Co je membránová spojka v průmyslových pohonných systémech Ghany?

Co je membránová spojka v průmyslových pohonných systémech Ghany?

A membránová spojka je mechanické zařízení instalované mezi dva konce hřídelů v průmyslovém hnacím systému pro přenos točivého momentu, přičemž umožňuje určitý stupeň úhlového, paralelního nebo axiálního posunutí mezi nimi. Namísto spoléhání se na pryžové vložky nebo elastomerové manžety, spojka používá tenký, tvarovaný kovový kotouč, označovaný jako membrána, který se mírně ohýbá, aby se přizpůsobil nesouososti, zatímco zbytek sestavy udržuje tuhé spojení kov-kov. To řadí konstrukci do širší skupiny neelastických pružných spojek, kde kompenzace nastává prostřednictvím relativního pohybu nebo vůle mezi tuhými součástmi namísto prostřednictvím elastické deformace materiálu. V rámci průmyslových pohonných systémů Ghany, včetně těch, které se nacházejí v těžebních lokalitách, cementárnách a čerpacích stanicích, tato konstrukce podporuje konzistentní dodávka točivého momentu při stálých otáčkách a konstantní zátěži, podmínky, které popisují velký podíl nepřetržitě pracujících průmyslových strojů.

Vzhledem k tomu, že membrána je vyrobena výhradně z kovu, není zde žádná pryžová součást, která by v průběhu času podléhala postupnému tvrdnutí nebo praskání vlivem tepla a oleje. To dává spojce srovnatelně vysokou torzní tuhost, což znamená, že během provozu dochází k velmi malému kroucení mezi hnací a hnanou stranou, což je vlastnost, která je důležitá, když je vyžadováno přesné načasování otáčení mezi připojenými zařízeními napříč systémy pohonů pracujícími v náročných průmyslových prostředích.

Jak se liší membránová spojka typu MPJ s mezihřídelí od standardních konstrukcí?

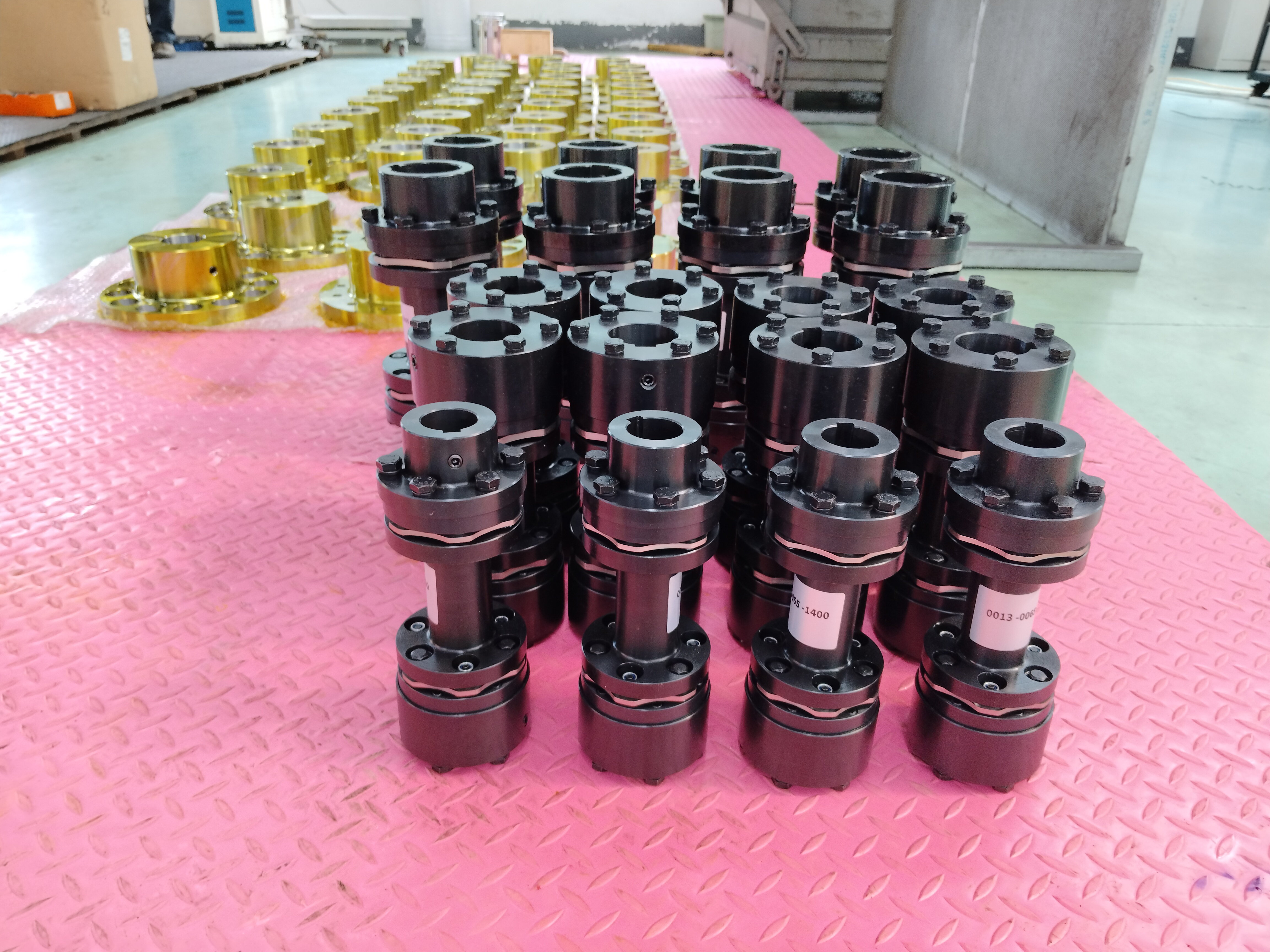

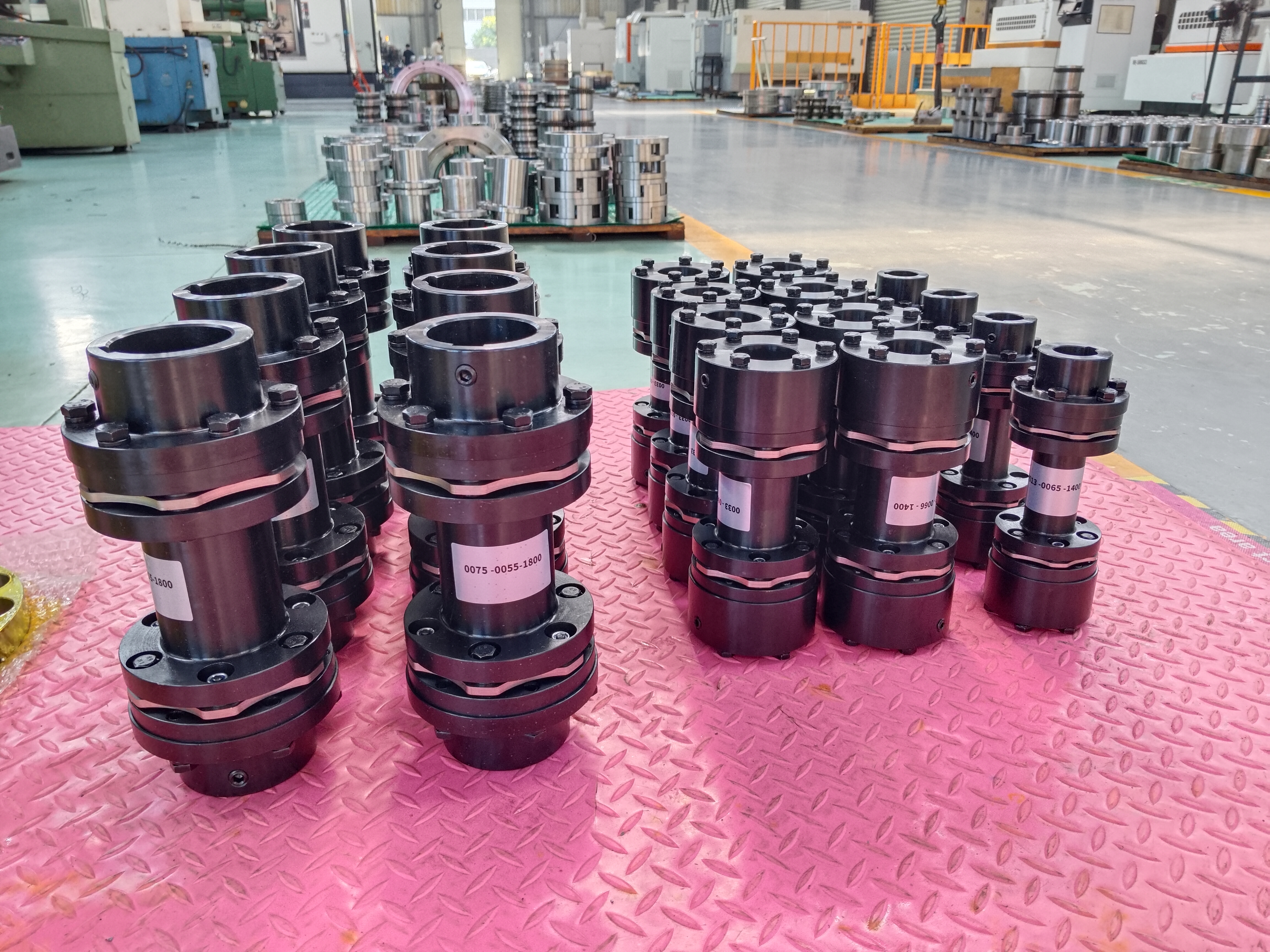

Mezi variantami membránových spojek používaných v průmyslových pohonných systémech, membránová spojka typu MPJ s vloženým hřídelem, postavená podle specifikace Q/YP 21002X-2018, řeší specifickou technickou potřebu: přenos točivého momentu na delší vzdálenost mezi dvěma částmi zařízení, které nelze umístit blízko sebe. Namísto připojení dvou membránových sestav přímo náboje k náboji tato konstrukce vkládá vysoce pevný mezihřídel mezi dvě membránové jednotky, jednu namontovanou v blízkosti hnacího zařízení a jednu v blízkosti hnaného zařízení. Toto uspořádání umožňuje spojce překlenout značnou instalační mezeru a přitom stále korigovat diagonální, axiální a paralelní posunutí, které se vyvine přes toto rozpětí v důsledku kolísání základů nebo tepelného růstu hřídele.

Ve srovnání s hadovými pružinovými spojkami, které používají spirálový kovový pružinový prvek navinutý skrz drážkované zuby náboje k přenosu točivého momentu a absorbování některých nárazů, spoléhá konstrukce membrány MPJ spíše na celokovovou membránu než na mechanismus s pružinou a drážkou. Tento konstrukční rozdíl přispívá k výrazně tuhé torzní odezvě a příznivému chování dynamického vyvážení, protože zde není žádný uvolněný pružinový prvek, který by podléhal posunu odstředivou silou při vyšších rychlostech otáčení. Výsledkem je stabilní přenos točivého momentu i při zvyšování otáček hřídele, spolu se sníženým mechanickým namáháním přenášeným do ložisek a pouzder a nižším sklonem k vibracím při nepřetržitém provozu.

Jakou roli hraje mezihřídel v dálkovém přenosu výkonu?

Mezilehlý hřídel funguje jako tuhý spojovací člen mezi dvěma membránovými sestavami a jeho délka se volí podle fyzické vzdálenosti mezi hnacím a hnaným zařízením v rámci hnacího systému. V aplikacích, jako jsou systémy pohonu dopravníků v místech zpracování rudy nebo uspořádání čerpadel, kde je motor umístěn v určité vzdálenosti od poháněné jednotky kvůli požadavkům na uspořádání nebo bezpečnostní vzdálenost, tento hřídel umožňuje, aby se krouticí moment pohyboval přes tuto mezeru, aniž by bylo nutné, aby motor a čerpadlo seděly přímo vedle sebe. Protože samotný hřídel je vyroben z vysoce pevné legované oceli a je dimenzován tak, aby odolal ohybu při zatížení kroutícím momentem, zachovává si přímost v celém svém rozpětí, což zase pomáhá sestavám membrány na každém konci plnit funkci kompenzace nesouososti, jak bylo zamýšleno, spíše než kompenzovat ohnutý nebo poddimenzovaný hřídel.

Proč záleží na diagonálním, axiálním a paralelním posunutí v instalacích s velkým rozpětím?

Během dlouhého instalačního rozpětí se mohou malé odchylky v sedání základu, tepelná roztažnost hřídele při provozní teplotě nebo drobné chyby během počátečního vyrovnání nahromadit do posunutí, které by krátkou, přímou spojkou těžko absorbovala. Membránové sestavy umístěné na každém konci mezilehlého hřídele se ohýbají nezávisle, aby korigovaly specifický typ posunutí, ke kterému dochází v jejich příslušném spojovacím bodě, ať už je toto posunutí úhlové, axiální nebo kombinace obou. Tento přístup s distribuovanou kompenzací je součástí toho, proč návrh vyhovuje instalacím s velkým rozpětím, kde by jinak byl jediný spojovací bod vystaven nadměrnému namáhání v ohybu.

Jaké materiály a výrobní kroky jsou zahrnuty při výrobě těchto spojek?

Membránové kotouče jsou obecně vyráběny z nerezové oceli nebo tepelně zpracované legované oceli, materiálů vybraných pro jejich schopnost se opakovaně ohýbat během mnoha pracovních cyklů bez vzniku únavových trhlin. Výroba obvykle zahrnuje přesné lisování nebo řezání laserem za účelem vytvoření profilu membrány, po kterém následuje proces řízeného tepelného zpracování, který nastavuje mechanické vlastnosti potřebné pro dlouhodobý výkon při ohýbání. Komponenty náboje a mezihřídel jsou vyrobeny z uhlíkové oceli nebo legované oceli a vyvrtány na průměr hřídele s úzkými tolerancemi, protože i malá nepřesnost vrtání může způsobit vibrace, jakmile se sestava otáčí provozní rychlostí v rámci průmyslového pohonného systému.

Jaké výkonové charakteristiky by se měly očekávat od tohoto typu spojky?

Protože sestava membrány přenáší krouticí moment nepřetržitým kontaktem kov na kov spíše než kluznými nebo zabírajícími povrchy, zůstává vůle blízká nule po celou dobu životnosti spojky. Torzní tuhost je poměrně vysoká, což znamená, že se spojka při zatížení kroutí jen velmi málo, což podporuje aplikace, kde je třeba, aby načasování otáčení mezi připojenými hřídeli zůstalo konzistentní, jako jsou hnací hřídele generátorů v elektrárnách nebo pohony přesných dávkovacích čerpadel. Výkon dynamického vyvažování bývá také příznivý, protože celokovová konstrukce zabraňuje nepravidelnostem rozložení hmoty, které se mohou vyskytnout u konstrukcí na bázi pružin nebo elastomerů při vyšších rychlostech otáčení.

Kde jsou tyto spojky použity v rámci průmyslových pohonných systémů Ghany?

Těžební sektor v Ghaně, včetně operací se zlatem a manganem, často zahrnuje uspořádání pohonu dopravníků a drtičů, kde je umístění motoru diktováno konstrukčním uspořádáním spíše než blízkostí poháněného zařízení, díky čemuž jsou návrhy spojky mezihřídelové spojky prakticky vhodné pro připojení těchto od sebe vzdálených komponentů v rámci většího pohonného systému. Zařízení na výrobu cementu používají podobná uspořádání spojek s dlouhým rozpětím v rámci hnacích souprav pecí, kde tepelná roztažnost podél délky hřídele během cyklů kontinuálního vypalování vyžaduje, aby sestavy membrány korigovaly posun, který se postupně vyvíjí během provozu.

Zařízení na výrobu energie, včetně tepelných a vodních elektráren, používají membránové spojky s vloženými hřídeli pro připojení turbín ke generátorům umístěným v pevné vzdálenosti od sebe v rámci uspořádání elektrárny. Instalace pro úpravu vody a zavlažování také používají tento typ spojky, kde je umístění čerpadla a motoru odděleno konstrukčními požadavky nebo požadavky na přístup k údržbě, což umožňuje přenášení krouticího momentu přes mezeru, zatímco sekce membrány zvládají jakékoli výsledné nesouososti v každém spojovacím bodě.

Co je třeba zkontrolovat před výběrem a instalací tohoto typu spojky?

Výběr začíná potvrzením požadavků na krouticí moment a otáčky připojeného zařízení oproti jmenovité kapacitě spojky spolu s měřením skutečného instalačního rozpětí, aby bylo možné správně specifikovat délku mezihřídele pro příslušný systém pohonu. Průměr vrtání hřídele a rozměry klínové drážky na hnací i hnané straně musí přesně odpovídat nábojům spojky, protože špatně namontované spojení může způsobit vibrace bez ohledu na to, jak dobře je samotná sestava membrány dimenzována pro danou aplikaci.
