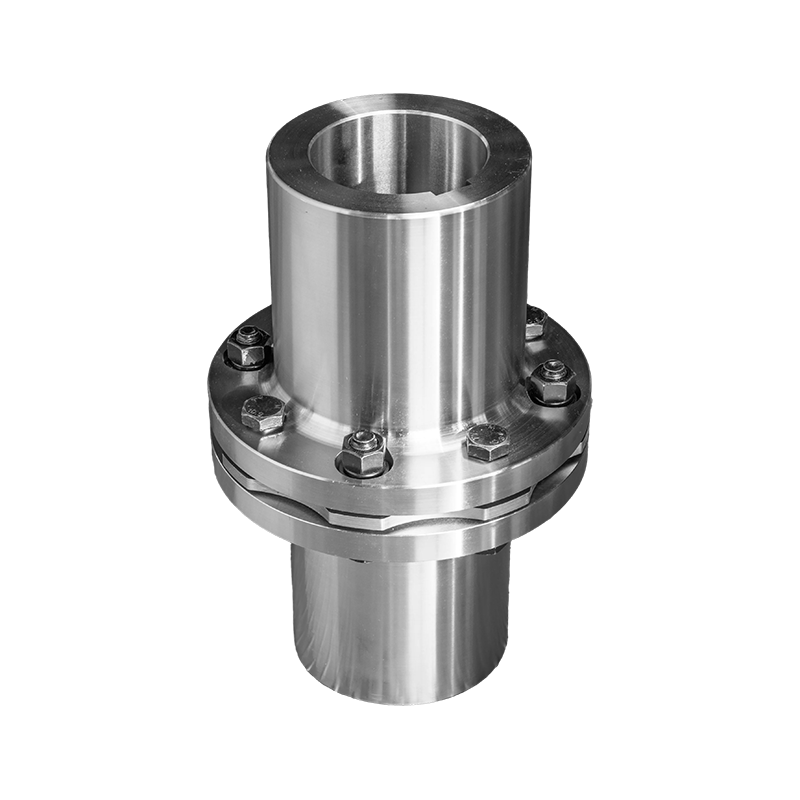

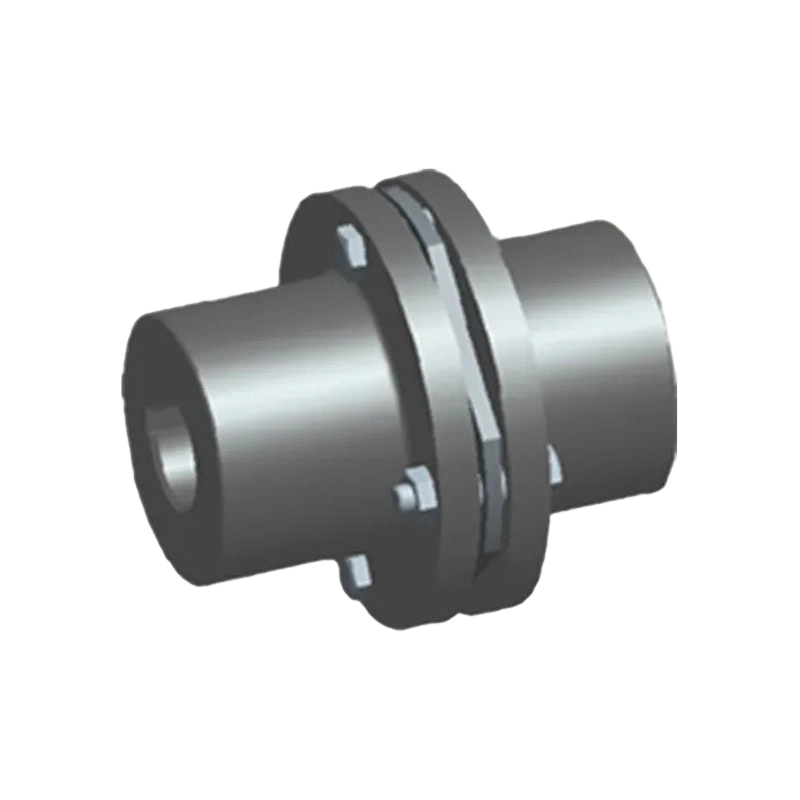

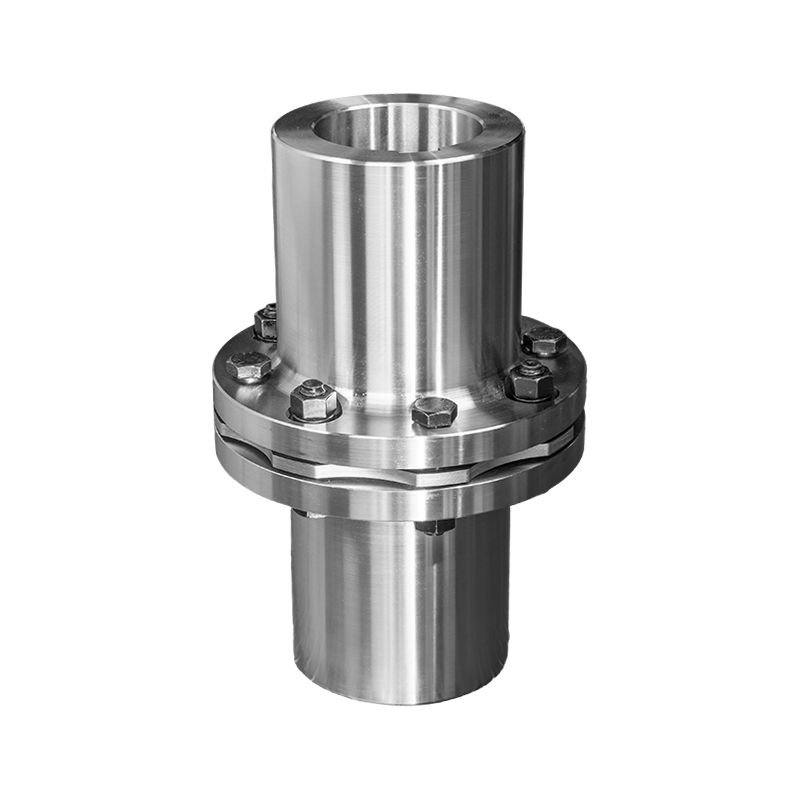

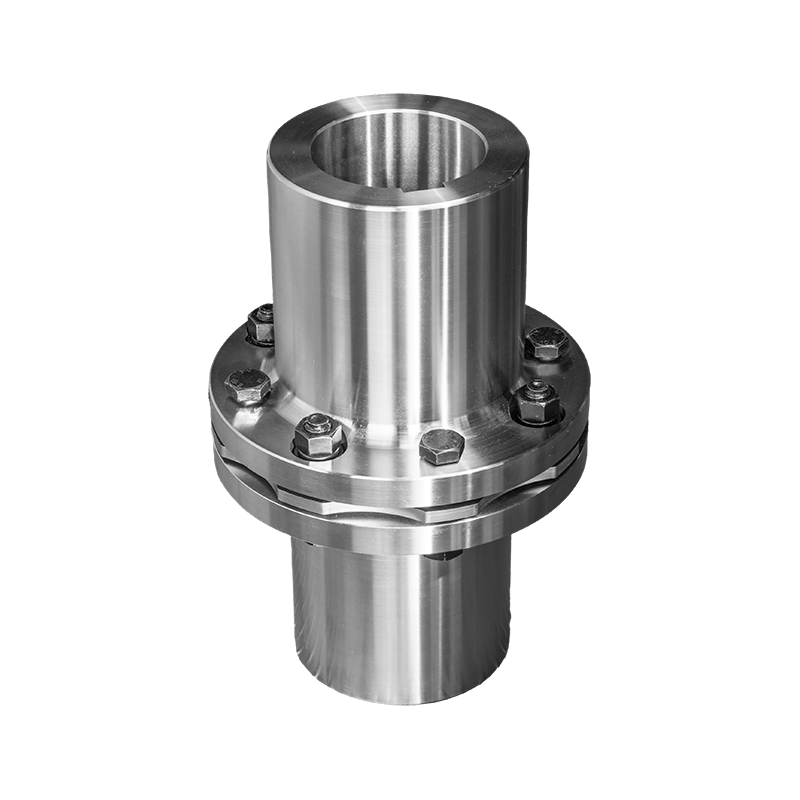

Klíčová spojka typu DMB jednoduchá elastická membránová spojka (Q/YP 22004X-2018)
Klíčová spojka typu DMB jednoduchá elastická membránová spojka (Q/YP 22004X-2018) je pokročilé převodové zařízení, které integruje vysokou přesnost a houževnatost. Stabilně spojuje dva náboje kol s jedinou skupinou kovové membrány prostřednictvím přesné struktury spojení klíče, navržené pro dosažení účinného přenosu točivého momentu při přesné kompenzaci komplexních odchylek vychýlení v axiálním, radiálním a úhlovém směru. Ve srovnání se spojkou Snake Spring Coupling, která se zaměřuje na tlumení velkého zatížení, dosahuje tento produkt extrémně dlouhé životnosti v prostředí bez mazání díky jeho celokovové nerezové nebo legované oceli. Vykazuje také vynikající torzní tuhost a odolnost proti korozi. Jeho nejvyšší jmenovitý točivý moment může být přenášen až na 8100 kN · m, což se dokáže dokonale přizpůsobit složitým pracovním podmínkám s přísnými požadavky na provozní přesnost od letectví, energetiky až po petrochemii.
Jeho kompaktní a lehká konstrukční konstrukce výrazně snižuje rotační setrvačnost a účinně absorbuje nárazy a vibrace během provozu využitím elastických vlastností membrány. Při zajištění hladkého a tichého provozu systému výrazně snižuje opotřebení a četnost údržby klíčových energetických zařízení.
- Parametry produktu
- Odeslat zprávu
TECHNICKÉ PARAMETRY

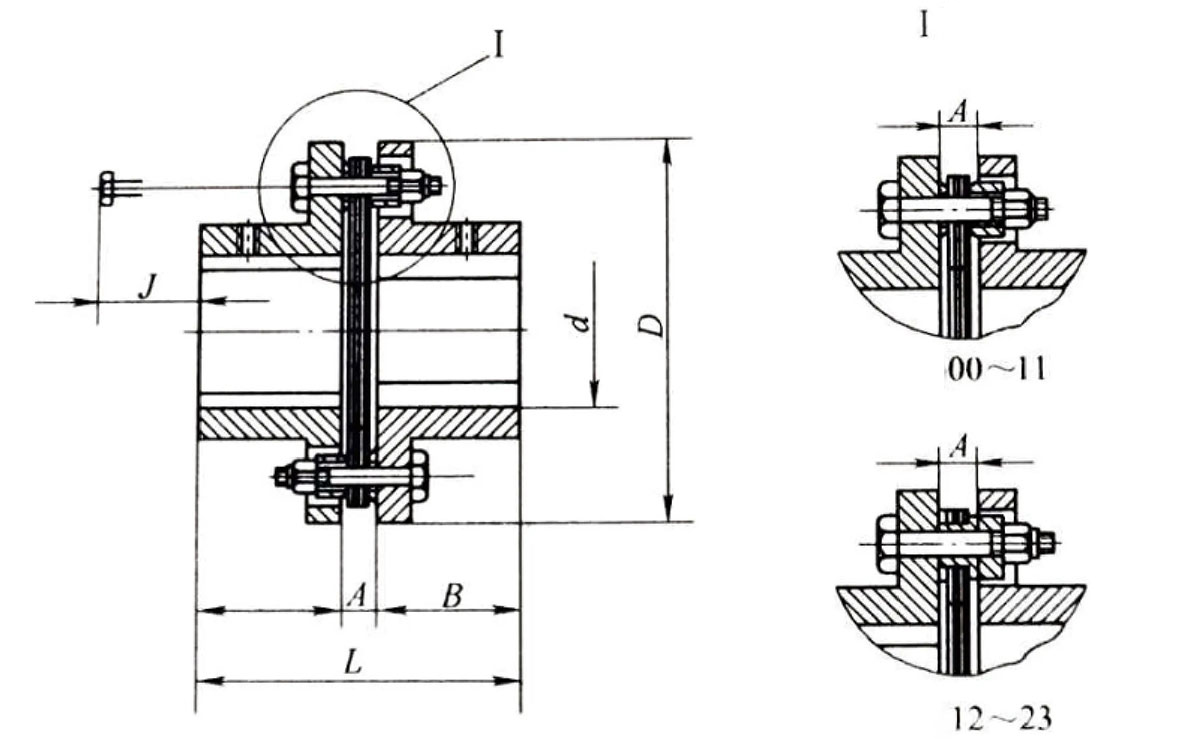

Základní parametry a hlavní rozměry jednotypové elastické membránové spojky s perem DMB
| Typ | Jmenovitý moment/N·m | Přípustné otáčky [n]/r.min⁻¹ | d Max /mm | D/mm | A/mm | B/mm | L/mm | J/mm | Přípustná náhrada | Hmotnost/kg | |
| Úhel/(°) | Osa/mm | ||||||||||
| 00 | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0,8 | 1° | 0.14 |
| 01 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0,8 | 1° | 0.6 |
| 02 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1,0 | 1° | 1.1 |
| 03 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ±1,2 | 1° | 1.7 |
| 04 | 245 | 15000 | 42 | 104 | 11.2 | 34 | 79.2 | 20 | ±1,4 | 1° | 2.5 |
| 05 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1,6 | 45' | 4.3 |
| 06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1,8 | 45' | 6.9 |
| 07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2,0 | 45' | 11.3 |
| 08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2,2 | 45' | 16.7 |
| 09 | 3328 | 9000 | 95 | 214 | 21.6 | 77 | 175.6 | 22 | ±2,4 | 45' | 22.7 |
| 10 | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2,6 | 45' | 35.4 |
| 11 | 6368 | 8000 | 118 | 276 | 27.2 | 102 | 231.2 | 40 | ±2,8 | 45' | 52 |
| 12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | - | ±1,8 | 45' | 57.2 |
| 13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | - | ±2,0 | 30' | 77.3 |
| 14 | 25140 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | - | ±2,0 | 30' | 123 |
| 15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | - | ±2,0 | 30' | 156 |
| 16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457.5 | - | ±2,2 | 30' | 191 |
| 17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | - | ±2,2 | 30' | 245 |
| 18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | - | ±2,4 | 30' | 329 |
| 19 | 82590 | 3200 | 230 | 512 | 32 | 278 | 588 | - | ±2,4 | 30' | 394 |
| 20 | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | - | ±2,5 | 30' | 530 |
| 21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | - | ±2,7 | 30' | 619 |
| 22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | - | ±2,8 | 30' | 683 |
| 23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731.5 | - | ±3,0 | 30' | 791 |
| 24 | 200000 | 1400 | 305 | 680 | 44 | 350 | 744 | - | ±3,5 | 30' | 980 |
| 25 | 250000 | 1250 | 340 | 745 | 44 | 350 | 744 | - | ±4,0 | 30' | 1100 |
| 26 | 315000 | 1200 | 365 | 785 | 50 | 350 | 750 | - | ±4,2 | 30' | 1300 |
| 27 | 400000 | 1150 | 380 | 830 | 50 | 380 | 810 | - | ±4,5 | 30' | 1500 |
| 28 | 500000 | 1100 | 400 | 875 | 50 | 400 | 850 | - | ±4,8 | 20' | 1700 |
| 29 | 630000 | 1000 | 425 | 935 | 60 | 400 | 860 | - | ±5,0 | 20' | 2100 |
| 30 | 800000 | 930 | 440 | 1030 | 60 | 440 | 940 | - | ±5,2 | 20' | 2600 |
| 31 | 1000000 | 880 | 460 | 1080 | 66 | 460 | 986 | - | ±5,5 | 20' | 2900 |
| 32 | 1250000 | 820 | 500 | 1160 | 70 | 520 | 1110 | - | ±5,8 | 20' | 3500 |
| 33 | 1600000 | 740 | 560 | 1290 | 82 | 570 | 1222 | - | ±6,2 | 20' | 5100 |
| 34 | 2000000 | 680 | 600 | 1410 | 92 | 570 | 1232 | - | ±6,5 | 20' | 5900 |
| 35 | 2500000 | 620 | 650 | 1530 | 105 | 610 | 1325 | - | ±6,8 | 20' | 6800 |
| 36 | 3020000 | 570 | 710 | 1670 | 115 | 730 | 1575 | - | ±7,2 | 20' | 7900 |
| 37 | 4050000 | 520 | 780 | 1830 | 125 | 800 | 1725 | - | ±7,5 | 20' | 10700 |
| 38 | 5300000 | 480 | 860 | 2000 | 130 | 800 | 1730 | - | ±7,8 | 20' | 14000 |
| 39 | 6600000 | 430 | 945 | 2200 | 140 | 960 | 2060 | - | ±8,0 | 20' | 17100 |
| 40 | 8100000 | 400 | 1030 | 2400 | 140 | 960 | 2060 | - | ±8,2 | 20' | 21100 |
