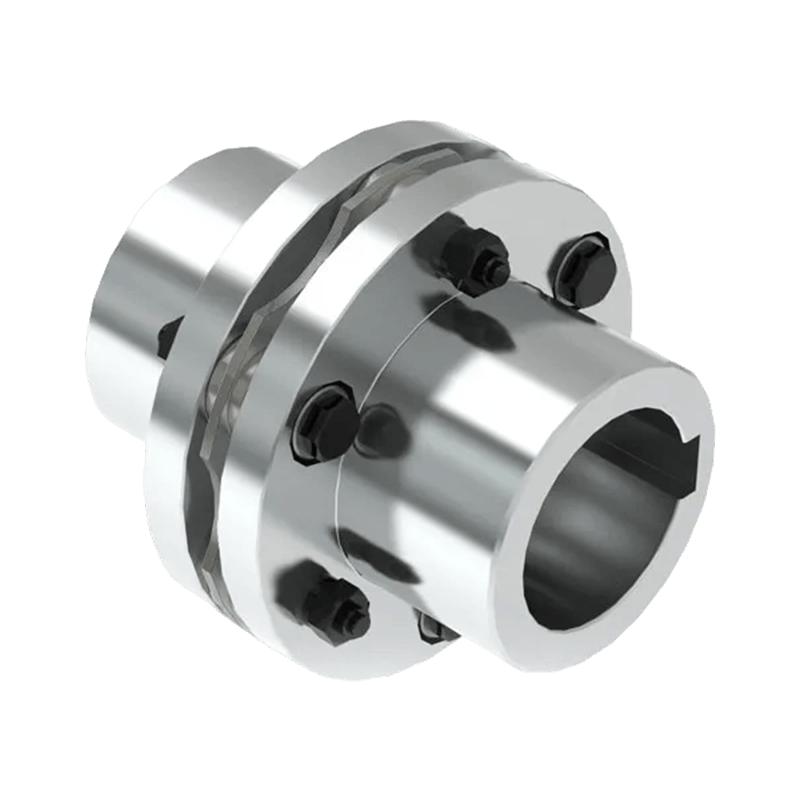

Jednotypová elastická membránová spojka DMA
Připojení klíče typu DMB Jednotypová elastická membránová spojka (Q/YP 22004X-2018) je vysoce výkonný kovový elastický převodový komponent určený pro přesné systémy přenosu točivého momentu. Přijímá strukturu jediné membrány kombinovanou s designem klíčového spojení, což umožňuje spolehlivý přenos točivého momentu a zároveň účinně kompenzuje axiální, úhlové a omezené radiální nesouososti prostřednictvím elastické deformace vysokopevnostních kovových membrán. Tato struktura zajišťuje vysokou torzní tuhost a stabilní dynamický výkon při vysokorychlostních provozních podmínkách.
Díky své kompaktní konstrukci, převodovým charakteristikám s nulovou vůlí a provozu bez mazání je spojka DMB široce vhodná pro průmyslová odvětví vyžadující vysokou přesnost a spolehlivost, jako jsou servosystémy, přesné stroje, metalurgická zařízení a systémy přenosu energie. Jeho robustní konstrukce zlepšuje provozní stabilitu a zároveň snižuje požadavky na údržbu a zvyšuje dlouhodobou životnost.
- Parametry produktu
- Odeslat zprávu
TECHNICKÉ PARAMETRY

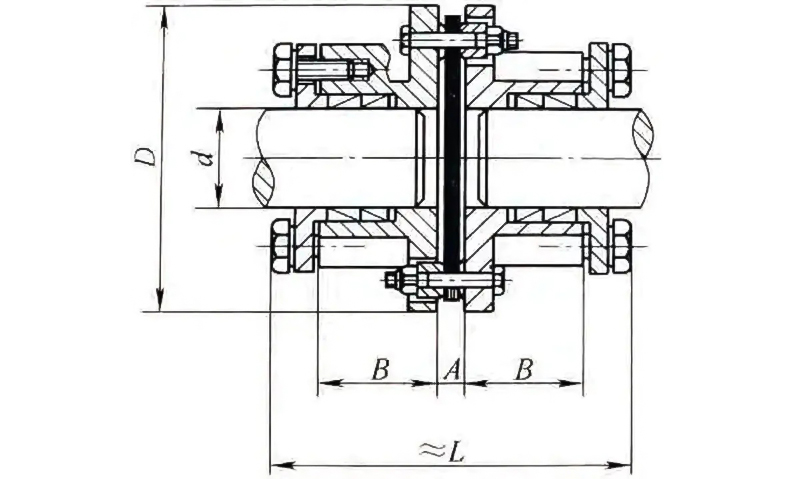

Základní parametry a hlavní rozměry membránové spojky MPJ s mezihřídelí
| Typ | Díra průměr d | D/mm | L/mm | A/mm | B/mm | mše /kg | Přípustné rychlost [n]/(r.min) | Nominální kroutící moment T/N·m | Přípustné kompenzace | |
| Úhel/(°) | Osa/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
