Jak měřit tvrdost tenkých nitridovaných vrstev: Proč jsou ultrazvukové tvrdoměry UCI průmyslovým standardem

Nitriding is a mainstream surface-strengthening process in machinery manufacturing, precision molds, and component machining. It is also widely used on power transmission parts such as gears, shafts, and pružné hřídelové spojky . Proces vytváří na povrchu obrobku tenkou, hustou, ultra tvrdou nitridovanou vrstvu, která zlepšuje odolnost proti opotřebení, odolnost proti únavě a odolnost proti korozi.

Nitridovaná vrstva je tenká a tvrdá. Typical thickness is only 0.1-0.5 mm, and surface hardness can exceed 1000 HV. Měření tvrdosti takové tenké vrstvy a přesné řízení kvality nitridace je již dlouho hlavní výzvou v průmyslu tepelného zpracování. Tradiční testovací zařízení jsou náchylná ke zkresleným datům a mohou poškodit obrobky. Testování nitridovaných dílů pomocí a UCI ultrazvukový tvrdoměr se proto stalo standardním řešením. It is widely used for non-destructive hardness testing of finished nitrided products and for on-site hardness testing in quality control.

I. Body bolesti jádra tradičního testování tvrdosti pro nitridované díly

1. Indentations too deep, penetrating the nitrided layer and distorting the data

Conventional Rockwell and benchtop Vickers testers apply high loads and leave deep indentations. They easily punch through the thin hardened layer into the base material. Odečtenou hodnotou je pak smíšená tvrdost nitridované vrstvy a substrátu, která neodráží skutečnou tvrdost nitridovaného povrchu. To vede k nesprávným úsudkům procesu a nesprávným výsledkům kontroly a nesplňuje normy kontroly pro přesné nitridované díly.

2. Destructive testing that cannot protect finished workpieces

Nitridované díly jsou většinou povrchově opracované výrobky s přísnými požadavky na povrchovou úpravu a celistvost. Traditional hardness testing is semi-destructive or destructive and leaves visible indentations. To může poškodit vzhled a výkon součásti a přesné součásti, jako je např ozubená spojka boky zubů, čepy a čepy hřídele mohou být dokonce sešrotovány. V důsledku toho je možná pouze kontrola vzorků. Nelze dosáhnout 100% kontroly šarží hotových výrobků, což zanechává velkou mezeru v kontrole kvality.

3. Omezená použitelnost: složité a nepravidelné obrobky nelze testovat na místě

Stolní tvrdoměry jsou objemné a vyžadují odběr vzorků do laboratoře. Velké formy, dlouhé hřídele a těžké kovová pružná spojka komponenty nelze testovat jako celek. Testery Leeb jsou silně ovlivněny tloušťkou obrobku, zakřivením povrchu a drsností povrchu, takže jejich údaje kolísají a opakovatelnost je špatná. Hrany a rohy, kořeny zubů, vnitřní otvory a zakřivené povrchy se obtížně spolehlivě testují, takže tyto metody nemohou splnit různé výrobní potřeby.

II. Core Advantages of Ultrasonic Hardness Testers for Nitrided Parts

1. Přesnost mikrovtlačení, speciálně vhodná pro tenké nitridované vrstvy

Ultrazvukové tvrdoměry pracují na principu UCI (Ultrasonic Contact Impedance). The indentation is extremely small and shallow, so it does not penetrate the hardened layer. The tester captures the true hardness of the nitrided surface and solves the long-standing problem of testing thin nitrided layers accurately.

Přístroj převádí mezi stupnicemi tvrdosti, jako je HV a HRC. Testování v pevném bodě, vrstva po vrstvě, také poskytuje gradient tvrdosti od povrchu k substrátu. To ukazuje hloubku nitridovaného pouzdra a rovnoměrnost nitridace a poskytuje podnikům přesná data pro optimalizaci nitridačního tepelného zpracování a úpravu výrobních procesů.

2. Non-destructive testing of finished nitrided products

Jedná se o mikropoškození, nedestruktivní testovací zařízení. Po otestování nevykazuje povrch téměř žádné viditelné stopy a hotová nitridovaná struktura a přesnost jsou bez újmy. There is no need to cut or grind samples from the workpiece. Hotové formy, ozubená kola, hydraulické díly, díly hřídelí a spojka komponenty mohou jít po testování přímo do montáže. The method suits both batch sampling and 100% inspection of finished products, and it greatly reduces production losses and inspection costs.

3. Přenosné a efektivní, podporující testování na místě

Přístroj má lehké tělo a kompaktní, flexibilní sondu, takže není omezen prostorovými nároky stolního zařízení. Testing can be done directly in the heat treatment workshop or at the production station.

Dosáhne na zakřivené povrchy, kónické povrchy, vnitřní otvory, kořeny zubů, hrany a rohy a další místa, kam se konvenční zařízení nedostane. Příklady zahrnují vnitřní a vnější zuby ozubených spojek, přírub a nábojů polospojek . Velké obrobky nevyžadují demontáž ani přepravu a díly se nemusí posílat do laboratoře. This greatly improves inspection efficiency and suits the pace of industrial batch production.

4. Stabilní, opakovatelné údaje pro kontrolu kvality vsádkového tepelného zpracování

Ve srovnání s Leeb testery jsou ultrazvukové tvrdoměry minimálně ovlivněny tvarem obrobku, tloušťkou, stavem povrchu a okolním prostředím, takže jejich data jsou stabilní a opakovatelná. Dokážou přesně identifikovat neshodné produkty, jako jsou produkty s nedostatečnou nitridovanou tvrdostí, nerovnoměrnou nitridací nebo nekvalitními kalenými vrstvami. To pomáhá podnikům vybudovat standardizovaný, rafinovaný systém kontroly kvality pro nitridační tepelné zpracování a stabilizovat kvalitu šarže.

III. Použitelné scénáře

Tester je vhodný pro nitridované díly forem, přesná nitridovaná ozubená kola, hřídele ventilátorů, pístní tyče, přesné hydraulické díly a nitridované součásti stavebních strojů. Hodí se také pro klíčové části převodovky pro velké zatížení, jako jsou povrchy zubů, čepy, pouzdra a drážky toothed couplings, drum gear couplings, elastic pin couplings, diaphragm couplings, and universal couplings .

Tyto díly slouží v náročných průmyslových odvětvích jako např metallurgical equipment, mining machinery, lifting equipment, port equipment, pump stations, and new energy equipment . Tester pokrývá celý pracovní postup nitridace: vstupní kontrolu, ověření procesu a závěrečnou kontrolu před odesláním.

IV. Shrnutí

Vzhledem k tenkovrstvé struktuře nitridovaných dílů s vysokou tvrdostí má tradiční zařízení pro testování tvrdosti mnoho nedostatků: nedostatečná přesnost, poškození obrobků, omezené scénáře použití a nízká účinnost. The UCI ultrasonic hardness tester is fundamentally suited to nitrided part inspection by its operating principle. Jeho vysoce přesné mikrovtisky, nedestruktivní testování, přenosnost a stabilní data z něj udělaly hlavní proud zařízení pro kontrolu kvality v průmyslu nitridačního tepelného zpracování.

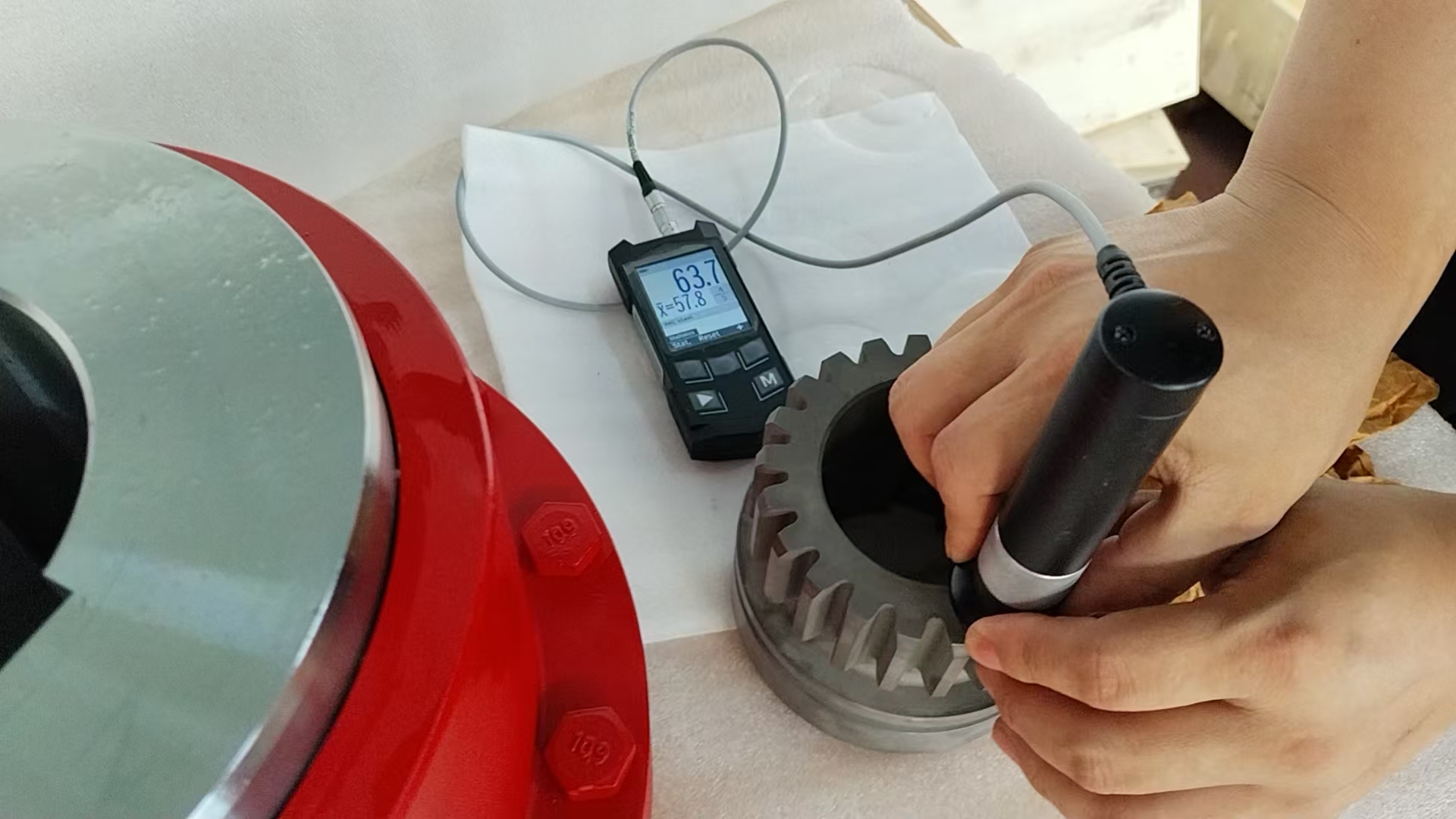

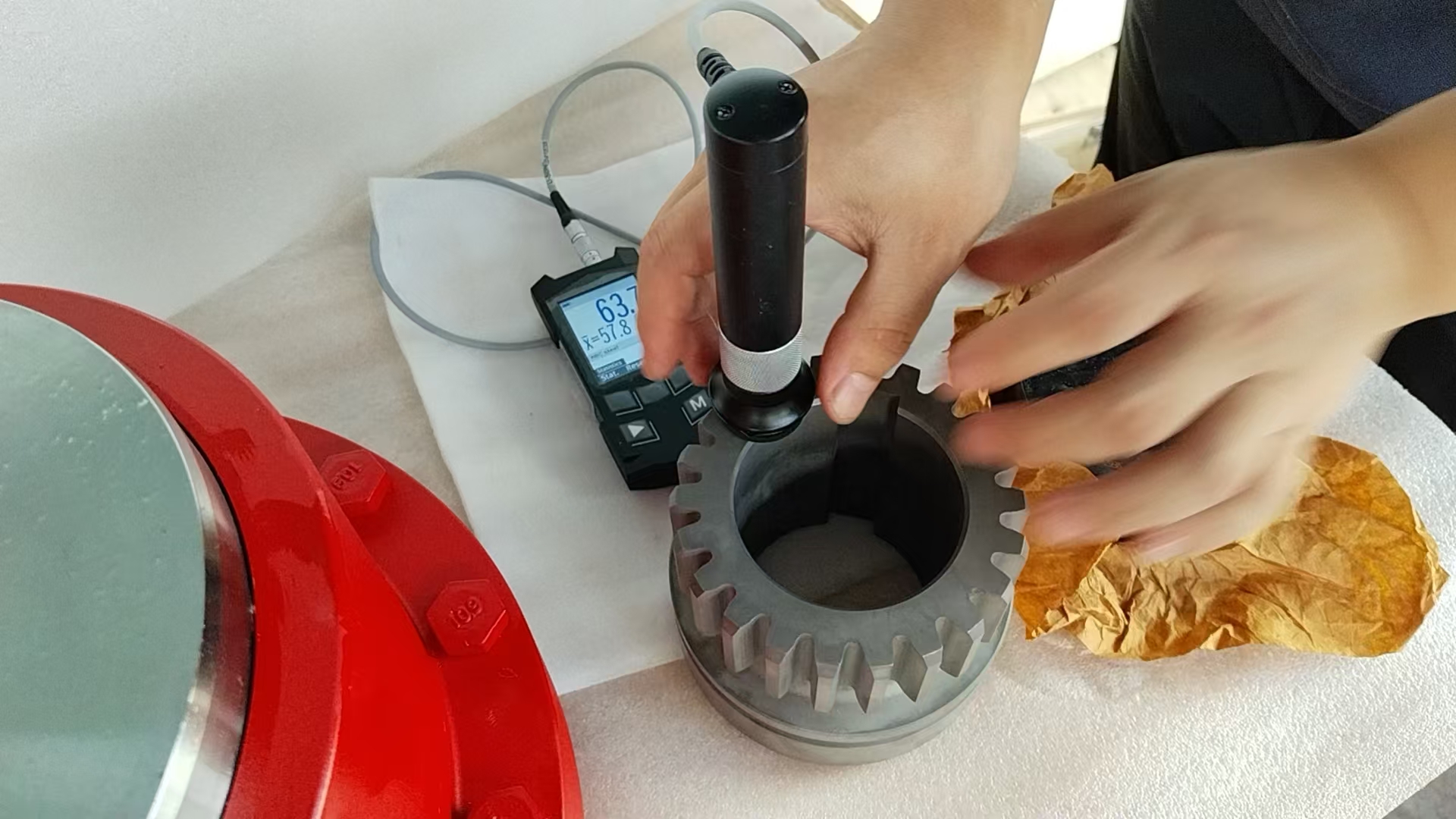

Jako profesionální výrobce pružné hřídelové spojky and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. aplikuje tuto metodu na své nitridované spojovací součásti. Každý díl je profesionálně testován na tvrdost pomocí ultrazvukového tvrdoměru. Tím se přesně řídí tvrdost povrchu a parametry vytvrzené vrstvy tak, aby výkonnost produktu a parametry procesu plně odpovídaly technickým požadavkům výkresů. Během celého procesu chráníme integritu povrchu a rychlost průchodu hotových výrobků. Dodáváme vysoce kvalitní spojky bez poškození, včetně vlastních nestandardních konstrukcí, které zůstávají spolehlivé i při velkém zatížení v metalurgii, těžbě, zvedacích a přístavních aplikacích.
