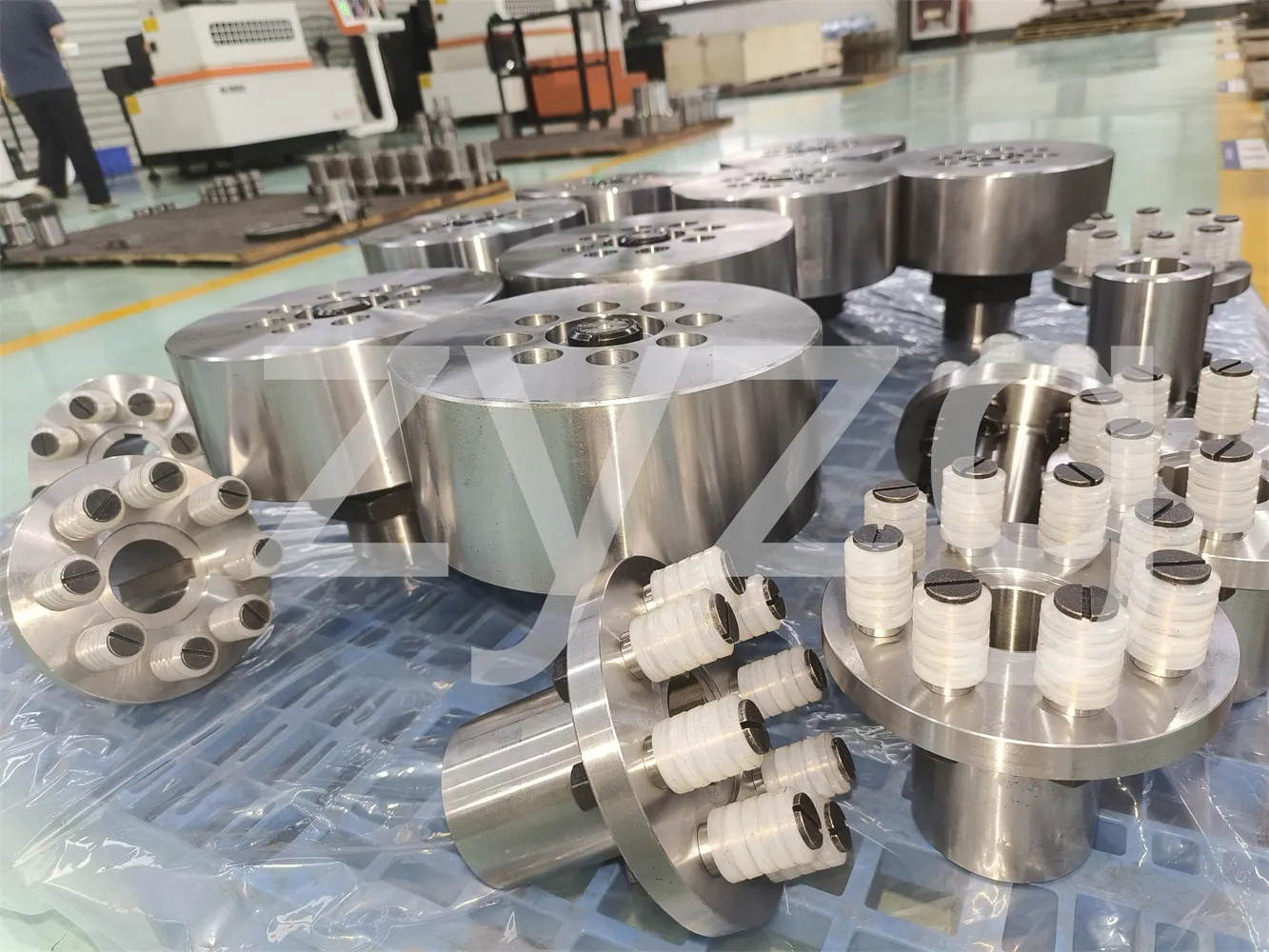

Výhody a vlastnosti elastické čepové spojky

Elastická čepová spojka je zařízení, které vkládá sloupový čep z polokovového elastického materiálu do přírubových otvorů dvou spojek, čímž se dosáhne poloviny spojkového spojení. Materiál elastického prvku je obecně nylon, který má schopnost mírně kompenzovat přesazení dvou hřídelů. Pružný prvek pracuje pod smykovou silou a má špatnou provozní spolehlivost a je vhodný pouze pro středněrychlostní hřídelové systémy s nižšími požadavky na spolehlivost. Není vhodný do pracovních podmínek s vyššími požadavky na spolehlivost. Nyní se pojďme dozvědět o výhodách a vlastnostech elastické čepové spojky.

Elastická čepová spojka je vhodná pro různé koaxiální přenosové systémy. Přenáší kroutící moment pomocí průřezové smykové pevnosti nylonových tyčí, s nominálním kroutícím momentem 160 - 160 000 N.M a rozsahem pracovních teplot -20 - 80. Struktura je jednoduchá, se schopnostmi tlumení a snižování vibrací a určitou schopností kompenzovat offset hřídele. Je vhodný pro použití v prostředích, která nepotlačují hluk. Přípustná míra korekce je v rozmezí úhlu 0,15 - 0,25 mm směrem k 0,5.

Elastická čepová spojka má následující vlastnosti:

1. Díky velkému přenosu točivého momentu má při stejném kroutícím momentu často menší průměr otáčení než zubová spojka, má malý objem a nízkou hmotnost. Může částečně nahradit zubovou spojku.

2. Ve srovnání s ozubenou spojkou má jednodušší konstrukci, méně součástí, snadno se vyrábí a nevyžaduje stroj na zpracování ozubení.

3. Údržba je pohodlná, životnost je dlouhá a nylonový kolík sloupku lze vyměnit odstraněním přepážky.

4. Nylonový sloupový čep je samomazný materiál, nevyžaduje mazání, což nejen šetří mazací olej, ale také čistí pracovní prostředí.

5. Snížení energie vibrací je slabé a hluk je vysoký.

Aplikovatelné scénáře pro elastickou kolíkovou spojku: Pružný prvek elastické kolíkové spojky obecně používá nylon, který má schopnost mírně kompenzovat přesazení dvou hřídelí. Pružný prvek pracuje pod smykovou silou a provozní spolehlivost je velmi špatná. Je vhodný pouze pro středněrychlostní převodové hřídelové systémy s nižšími požadavky na spolehlivost a není vhodný pro pracovní podmínky s vyššími požadavky na spolehlivost.

Výhody elastické čepové spojky:

1. Elastická čepová spojka přenáší krouticí moment prostřednictvím třecí síly generované utahovací silou skupiny čepů sloupku na kontaktní plochu a stlačuje pryžovou elastickou manžetu. Je vhodný pro instalaci v systémech s tuhou základnou, střední až vysokou instalační výškou, malým rázovým zatížením a nízkými požadavky na snížení vibrací u hřídelových systémů s malým a středním výkonem.

2. Práce elastického pouzdra je stlačena a deformována. Vzhledem k tenké tloušťce, malému objemu a omezené elastické deformaci elastické objímky může pružná čepová spojka kompenzovat posunutí čáry hřídele a elasticitu, ale přípustná velikost kompenzace pro posunutí čáry hřídele je malá a elasticita je slabá.

3. Struktura elastické čepové spojky je jednoduchá, snadno se vyrábí, nevyžaduje mazání, nemusí být spékána kovem, je vhodné vyměnit elastickou objímku, nevyžaduje posunutí poloviční spojky a může kompenzovat relativní nesouosost dvou hřídelů a vibrační a tlumicí výkon.
