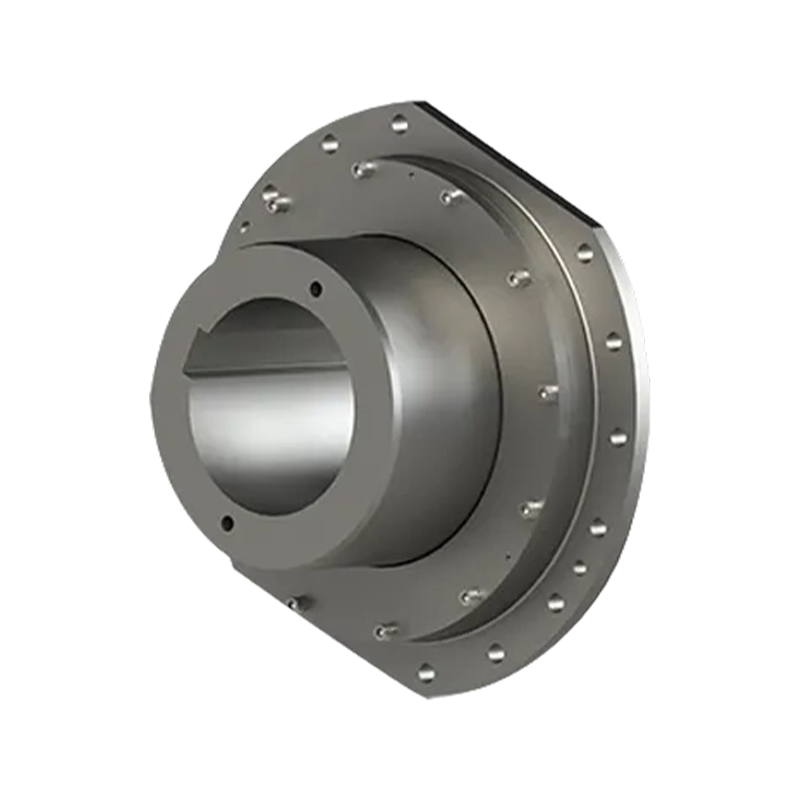

Kulová válečková spojka typu QGC (Q/YJ16029X-2018)

Name: Kulová válečková spojka typu QGC (Q/YJ16029X-2018)
Rating: 5 (99 reviews)

Kulová válečková spojka typu QGC s evolventním drážkováním (v souladu s normou Q/YJ16029X-2018) kombinuje kulové válečky s evolventními drážkami a je široce používán v jeřábech, hutnických, důlních a přístavních zařízeních pro spojování bubnů a reduktorů. Tato spojka vykazuje vynikající únosnost s rozsahem jmenovitého krouticího momentu 4 kN·m až 900 kN·m a přípustnou radiální silou 16,5 kN až 520 kN. Ve srovnání s tradičními ozubenými spojkami je jeho nosnost zvýšena přibližně o 30 %, snadno zvládá časté start-stop a podmínky nárazu. Díky kulovému kontaktu mezi válečky a vývrty má schopnost kompenzace úhlového posunutí až 1,5°, účinně kompenzuje chyby při instalaci a deformaci rámu, působí jako samovyrovnávací prvek, čímž výrazně snižuje dodatečný ohybový moment na výstupní hřídeli reduktoru a minimalizuje rizika únavy hřídele. Výrobek má navíc kompaktní konstrukci, hladký převod, nízkou hlučnost a je vybaven konstrukcí proti odtržení, těsnícím systémem a indikátorem opotřebení. Při zajištění bezpečnosti převodovky pro velké zatížení, výrazně usnadňuje monitorování stavu a demontáž a údržbu dílů, což z ní činí ideální volbu pro těžká zařízení pro dosažení kompaktního uspořádání a efektivního provozu.

Kontaktujte nás

PDF ke stažení

PREV: Kulová válečková spojka s válcovým otvorem pro hřídel typu QGCA (Q/YJ 16030X-2018)
DALŠÍ: GJC bubnová spojka (Q/YJ 16028X-2018)

Parametry produktu

Odeslat zprávu

TECHNICKÉ PARAMETRY

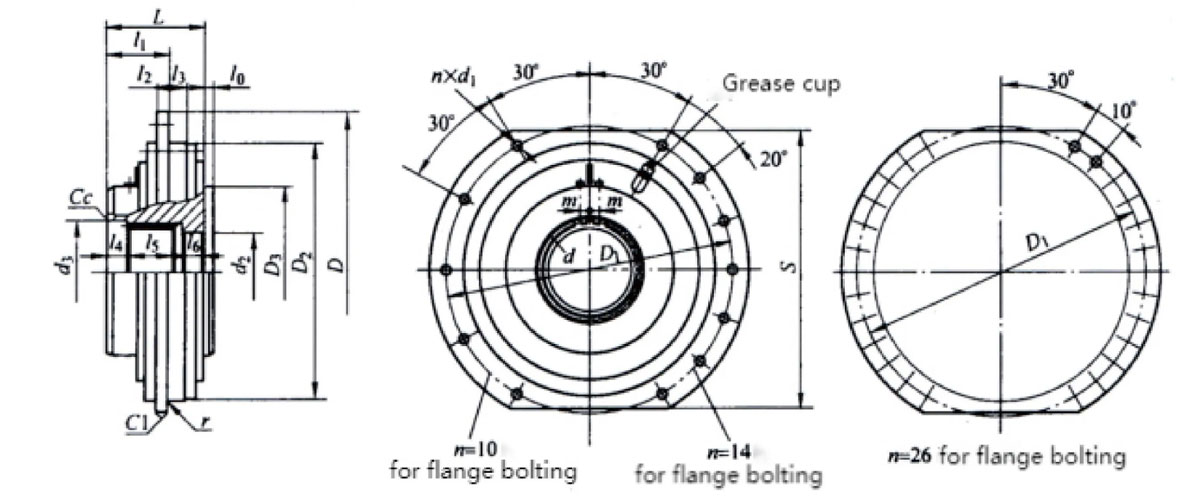

Základní parametry a hlavní rozměry evolventní drážkové kulové spojky QGC

Typ	Nominální kroutící moment Tn/kN·m	Přípustné radiální síla/KN	Interní spline	D	D₁	D2	D3	n×d₁	d₂	d3	S	L	l₀	l₁	l₂	l₃	l₄	l₅	l₆	r	c	opotřebení měřítko ml	Okamžik z setrvačnost I/kg·m²	mše m/kg

QGC1	5	16.5	INT16Zx2,5	250	220	160	—	10×Φ14	35	45	220	80	0	42	12	24	22	30	18	2	1.6	4	0.06	13.2
			INT17Zx2,5						38	48														12.2
QGC2	7.1	18.5	INT17Zx2,5	280	250	180	—	10×Φ14	38	48	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	19.8
			INT15Zx2m						40	50														18.8
QGC3	9	20	INT16Zx2m	320	280	200	—	10×Φ18	40	50	280	84	0	48	15	25	22	30	22	2.5	1.6	4	0.2	22.1
			INT18Z×						50	60											2			21.8
QGC4	14	25	INT18Zx2m	340	300	220	—	10×Φ18	50	60	300	92	0	45	15	25	22	30	30	2.5	2	4	0.27	28.9
			INT22Zx3m						60	70								35	25					28.8
QGC5	18	35	INT22Zx3m	360	320	240	—	10×Φ18	60	70	320	92	0	45	15	25	22	35	25	2.5	2	6	0.36	35
			INT17Zx3m						70	85		97						40			2.5			34
QGC6	22.4	38.5	INT18Zx5m	380	340	260	—	10×Φ18	80	0	340	97	0	45	15	25	22	40	25	2.5	2.5	6	0.48	40
			INT22Zx3m						80	100		127					37	50						41
QGC7	28	42	INT18Zx5m	400	360	280	150	10×Φ18	80	100	360	127	10	67	15	33	37	50	25	3	2.5	6	0.6	51
			INT22Zx5m						100	120		137	0					55	30					47
QGC8	35.5	49	INT22Zx5m	420	380	310	168	10×Φ18	100	120	380	137	20	77	15	33	37	55	30	3	2.5	6	0.86	59
			INT26Zx5m						120	140		157	0					70	35		3			57
QGC9	50	70	INT26Zx5m	450	400	340	215	10×Φ22	120	140	400	157	0	87	20	28	37	70	35	3	3	6	1.32	78
			INT30Zx5m						140	160		167						75	40					75
QGC10	100	120	INT34Zx5m	550	500	420	260	10×Φ22	140	160	500	167	20	95	20	38	37	75	40	3	3	8	3.44	129
			INT38Zx5m						160	180		182	0					85	45					126
QGC11	160	140	INT34Zx5m	580	530	450	285	14×Φ22	160	180	530	182	0	95	20	38	37	85	45	3	3	8	4.23	151
			INT38Zx5m						180	00		192						95			4			146
QGC12	224	170	INT26Zx8m	650	600	530	315	14×Φ22	180	00	580	192	15	120	25	33	37	95	45	3	4	8	7.52	210
			INT26Zx8m						190	222		207	0					105						205
QGC13	355	300	INT26Zx8m	680	630	560	395	26×Φ22	190	222	600	207	0	120	25	35	37	105	45	4	4	8	9.81	236
			INT30Zx8m						220	254		222						120			5			229
QGC14	500	340	INT30Zx8m	710	660	600	395	26×Φ26	220	254	640	222	15	140	35	43	37	120	45	4	5	8	14.76	301
			INT34Zx8m						260	206		237	0					135						208
QGC15	630	380	INT34Zx8m	780	730	670	445	26×Φ26	260	286	700	237	25	160	35	43	37	135	45	4	5	8	24.14	308
			INT38Zx8m						280	318		262	0					150	55					395
QGC16	710	450	INT38Zx8m	850	800	730	445	26×Φ26	280	318	760	262	25	180	35	43	37	150	55	4	5	8	34.4	483
			INT44Zx8m						320	986		287	0					170	60		6			451
QGC17	900	520	INT44Zx8m	950	900	840	585	26×Φ26	320	366	860	287	25	200	45	55	37	170	60	4	6	8	74.63	797
			INT50Zx8m						360	420		352	0				52	220			8			793

Poznámka: Moment setrvačnosti a hmotnost jsou přibližné hodnoty vypočtené s menšími průměry otvorů hřídele.
