Elastická spojka typu MCS ve tvaru švestky (Q/YM 35014X-2018)

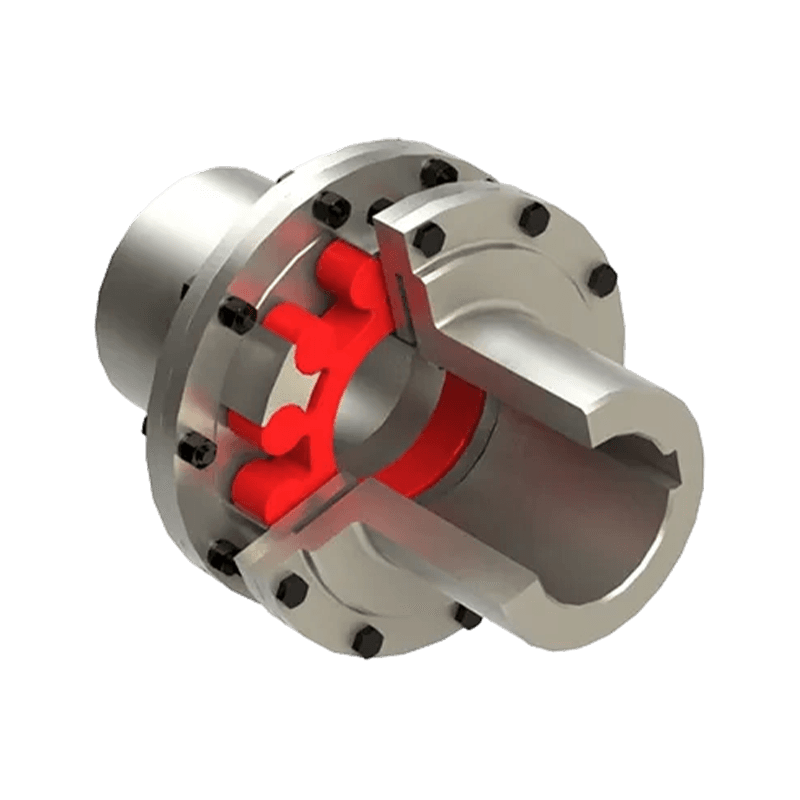

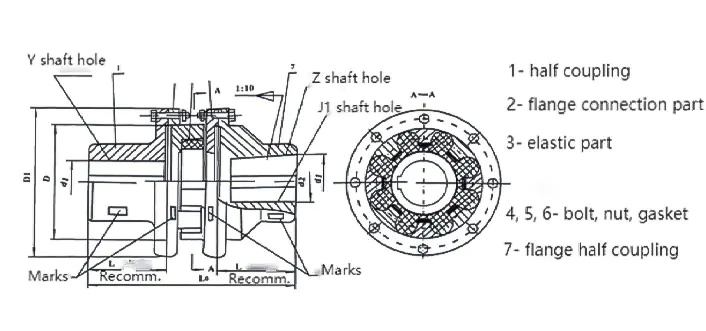

Elastická spojka typu MCS ve tvaru švestkového květu (v souladu s normou Q/YM 35014X-2018) má dvojitou přírubovou strukturu, která se skládá hlavně ze dvou přírubových polospojek s vyčnívajícími drápy, přírubových spojek, elastických prvků ve tvaru švestkového květu a odpovídajících šroubů, matic a podložek. Jeho hlavní výhoda spočívá v tom, že oba konce jsou opatřeny přírubami, které lze šroubovými spoji přímo kombinovat s přírubami nebo instalačními plochami jiného zařízení. Tato konstrukce nejen výrazně zvyšuje pohodlí a stabilitu instalace, ale také zajišťuje vysokou souosost mezi spojkou a zařízením prostřednictvím fyzické struktury. Jako vysoce výkonný pružný převodový komponent využívá elastické prvky švestkového květu umístěné mezi konvexními drápy k dosažení axiálního spojení a zároveň zajišťuje flexibilní a spolehlivý přenos síly.

Pokud jde o výkon a adaptabilitu aplikace, má tato spojka silnou schopnost vícesměrné kompenzace posunutí, která může automaticky kompenzovat radiální, úhlové a axiální posuny mezi systémy hřídelí prostřednictvím fyzické deformace elastických prvků a účinnost přenosu může dosáhnout více než 99%. Jeho vynikající elastické tlumicí vlastnosti mohou účinně absorbovat vibrace a nárazy během provozu, snížit mechanický hluk a prodloužit životnost zařízení. Jeho dobrý elektrický izolační výkon zároveň účinně zabraňuje dopadu elektromagnetického rušení na provoz systému. Řada MCS je vhodná pro pracovní prostředí v rozsahu od -35 ℃ do 80 ℃, s rozsahem jmenovitého točivého momentu od 28 N · m do 14 000 N · m, maximální povolenou rychlostí 8 500 ot/min a je kompatibilní s různými průměry otvorů hřídele od 12 mm do 160 mm. Díky vlastnostem bez mazání, nízkých nároků na údržbu a podpory častého startování a otáčení vpřed a vzad je tento produkt široce používán v těžkých průmyslových odvětvích, jako je metalurgie, těžba, ochrana vody, zvedání a přeprava a papírenské stroje, které vyžadují extrémně vysokou spolehlivost.
