GBZ Připojeno k ozubené spojce bubnu s vloženým hřídelem (Q/YG 11002X-2018) Wholesale

Domů / Produkty / Pružné spojky s neelastickými prvky / GBZ Připojeno k ozubené spojce bubnu s vloženým hřídelem (Q/YG 11002X-2018)

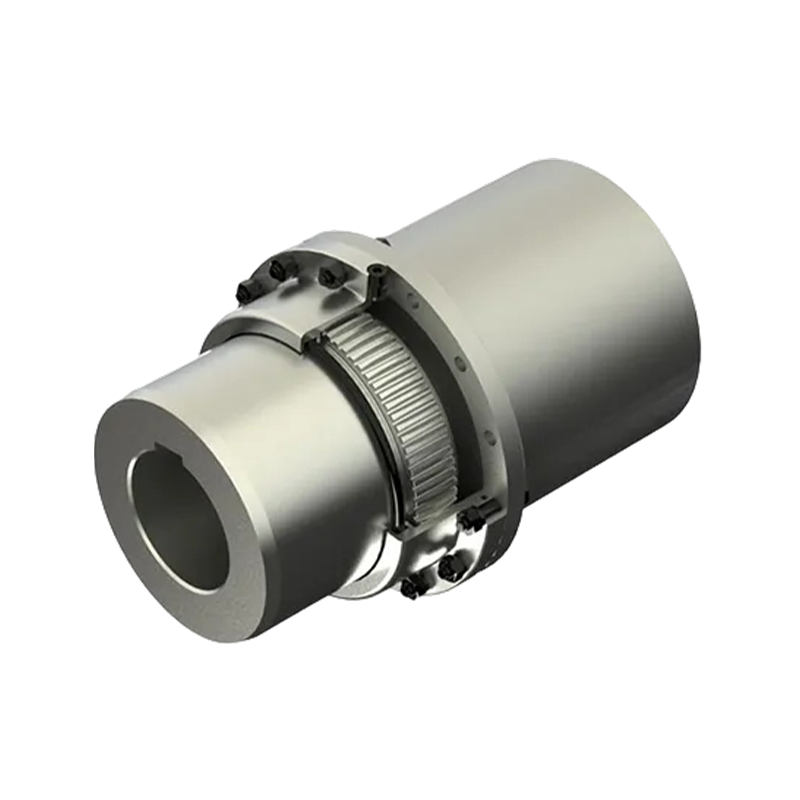

GBZ Připojeno k ozubené spojce bubnu s vloženým hřídelem (Q/YG 11002X-2018)

GBZ Připojeno k ozubené spojce bubnu s vloženým hřídelem (Q/YG 11002X-2018)

Základní přehled produktu:

Spojka bubnu a ozubeného kola řady GB je kritickou součástí průmyslových převodových systémů. Slouží jako přesný článek spojující rotující hřídele a zajišťuje bezproblémový přenos točivého momentu a rotačního pohybu mezi mechanickými systémy. Tento produkt je vyroben v přísném souladu s normou Q/YG11001X-2018 a zahrnuje pokročilou technologii přesného řezání ozubených kol a robustní mechanické součásti. Poskytuje vysoce účinný a stabilní přenos výkonu – i při velkém zatížení, při vibracích a v různých provozních podmínkách.

Výjimečné vlastnosti produktu:

1. Vysoce přesný strojírenský design: Ve svém jádru tato spojka využívá precizně obrobený mechanismus bubnové převodovky. Díky optimalizované konstrukci geometrie převodů nejen zvyšuje kapacitu přenosu točivého momentu, ale také výrazně snižuje opotřebení během provozu.

2. Vynikající možnosti vyrovnání a kompenzace: Konstrukční design se vyznačuje výjimečnou flexibilitou, která umožňuje účinně kompenzovat odchylky nesouososti mezi hřídeli. Tato charakteristika nejen výrazně snižuje mechanické namáhání součástí, ale také zvyšuje provozní spolehlivost celého převodového systému, takže je zvláště vhodný pro drsná prostředí nebo průmyslové aplikace s extrémně přísnými požadavky na seřízení.

3. Robustní a odolná průmyslová konstrukce: Použitím vysoce kvalitních materiálů v kombinaci s přísnými výrobními procesy zajišťuje výrobek dlouhou životnost při vysokém zatížení. To minimalizuje potřebu častých výměn, a tím snižuje dlouhodobé provozní náklady pro podniky.

4. Pohodlná instalace a údržba: Design produktu upřednostňuje provozní efektivitu na místě, což usnadňuje rychlou montáž a demontáž. Tato funkce pro snadnou údržbu výrazně snižuje prostoje během servisu zařízení a pomáhá podnikům maximalizovat jejich produktivitu.

Základní technické specifikace:

Spojky řady GB zahrnují širokou škálu modelů – od GB1 do GB25 – schopných splnit různé požadavky aplikací od malých přesných zařízení až po ultra těžké průmyslové stroje:

1. Jmenovitý točivý moment (Tn): Pokrývá extrémně široký rozsah, počínaje 0,63 kN·m a je schopen přenášet velká zatížení točivým momentem až do 5600 kN·m.

2. Přípustná rychlost ([n]): Podporuje různé provozní podmínky – od vysokorychlostních až po nízkorychlostní aplikace – s rozsahem otáček od 420 ot./min do 6500 ot./min.

3. Kompatibilita vývrtu: Průměr otvoru (d1, d2) se pohybuje od 16 mm do 1040 mm, zatímco délka otvoru (L) spadá mezi 45 mm a 900 mm.

4. Fyzické rozměry: Hmotnost jednotky se pohybuje od lehké 3,5 kg až po 22 381 kg pro velké zatížení, s objemy náplně maziva od 31 ml do 23 000 ml.

Typická aplikační pole

Díky svému výjimečnému výkonu a robustní konstrukci je tento produkt široce používán v mnoha odvětvích těžkého průmyslu, včetně:

1. Hutní a důlní zařízení: Pohony válcovací stolice, drtiče a důlní kladkostroje.

2. Zvedací a přepravní stroje: Velké jeřáby, přístavní manipulační zařízení a systémy dopravy materiálu.

3. Obecné těžké vybavení: Stroje na výrobu papíru, zařízení hydraulického inženýrství a různá velká průmyslová čerpadla a kompresorové systémy.
