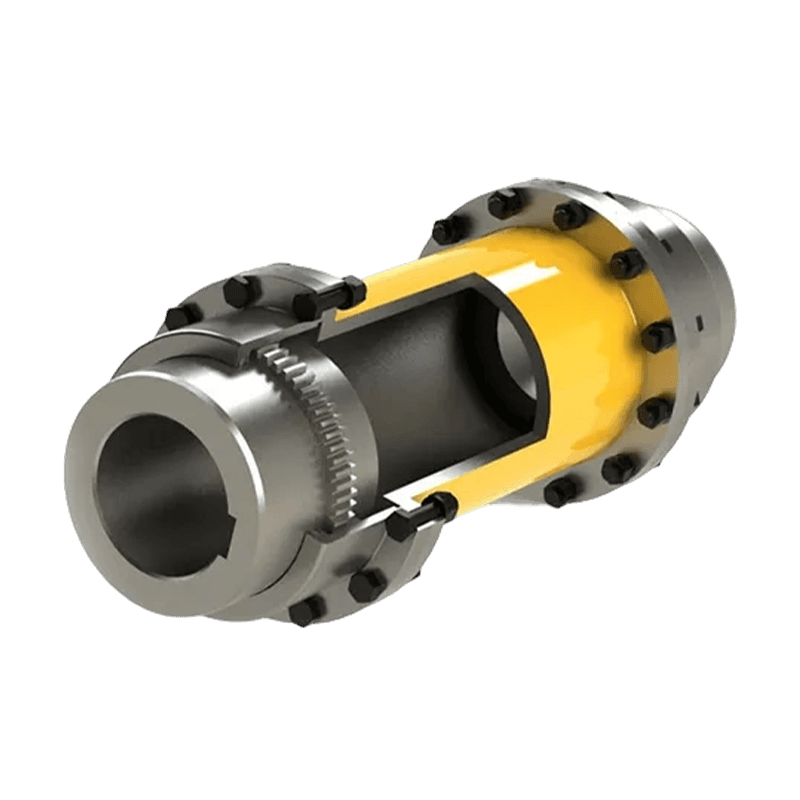

GCT Připojeno k převodové spojce bubnu se střední objímkou (Q/YG 13013X-2018)
Přehled produktu: Ozubená spojka typu GCT s meziobjímkou (standardní číslo: Q/YG 13013X-2018) je precizně navržené řešení přenosu síly navržené pro optimalizaci přenosu mechanické síly mezi rotujícími hřídeli.
Jako pružná spojka bez nepružných prvků hraje klíčovou roli v různých průmyslových aplikacích vyžadujících přesný a spolehlivý přenos točivého momentu.
Klíčové vlastnosti:
1. Inovativní konstrukce bubnu s vloženou objímkou: Tato konstrukce zlepšuje schopnost spojky kompenzovat axiální, radiální a úhlovou nesouosost a zároveň účinně snižuje namáhání připojených hřídelů, zajišťuje hladký provoz zařízení a minimalizuje opotřebení.
2. Vynikající materiály a odolnost: Produkt je vyroben z vysoce kvalitních materiálů a může se pochlubit mimořádnou odolností, odolností vůči drastickým teplotním změnám, korozivnímu prostředí a náročným podmínkám, což výrazně prodlužuje jeho životnost.
3. Vysoce účinný přenos síly: Tato spojka je precizně navržena a dosahuje bezproblémového spojení, minimalizuje vůli a zajišťuje přesný a spolehlivý přenos točivého momentu, díky čemuž je zvláště vhodná pro přesné aplikace.
4. Snadná instalace a údržba: Design produktu upřednostňuje snadnou obsluhu a zjednodušuje proces montáže. Jeho požadavky na údržbu jsou extrémně nízké, což přispívá ke zlepšení celkové hospodárnosti.
5. Vysoká flexibilita a všestrannost: Tato spojka se může pochlubit širokou kompatibilitou, přizpůsobuje se různým průměrům a typům hřídelů a je vhodná pro různá průmyslová prostředí.
Typy konfigurace: K dispozici jsou dvě hlavní konstrukční formy, typ I a typ II, aby vyhovovaly různým instalačním délkám a požadavkům na prostor.
- Parametry produktu
- Odeslat zprávu
TECHNICKÉ PARAMETRY

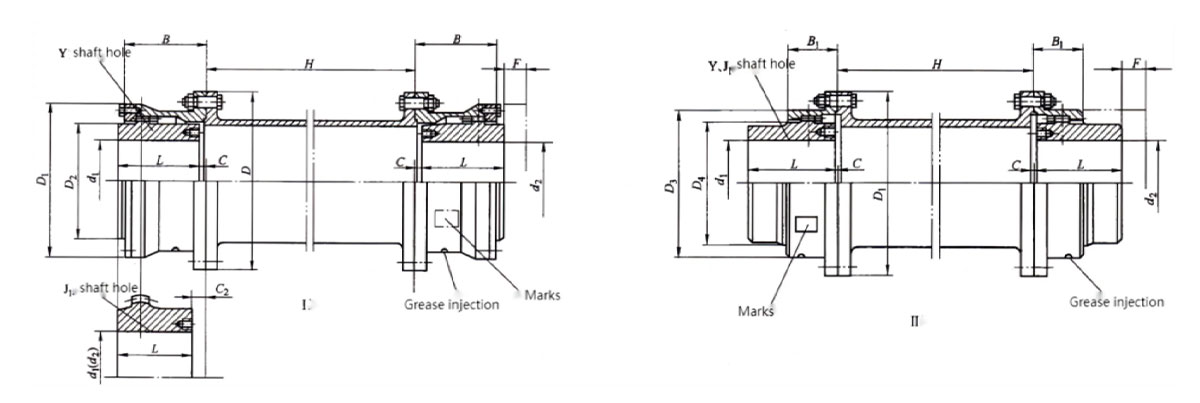

Základní parametry a hlavní rozměry spojky typu GCT se středním pouzdrem bubnu
| Typ | Jmenovitý moment Tn/KN·m | Průměr otvoru hřídele d₁,d₂ | Délka otvoru hřídele L | D | D₁ | D2 | D3 | D₄ | B | B1 | F | H min | C | C₂ | Hmotnost/kg | Moment setrvačnosti /kg·m² | Tuk/kg | |||||
| Y | J₁ | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ | |||||||||||||
| GCT1 | 800 | 1214 | 32 | — | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 30 | 75 | 30 | — | — | 5.66 | 4.86 | 0.008 | 0.0063 | 0.085 | 0.04 |
| 16,18,19 | 42 | — | 20 | 14 | — | |||||||||||||||||
| 20,22,24 | 52 | — | 10 | 4 | — | |||||||||||||||||
| 25,28 | 62 | 44 | 3 | 3 | 18 | |||||||||||||||||
| 30,32,35,38 | 82 | 60 | 12 | |||||||||||||||||||
| 40,42 | 112 | 84 | 12 | |||||||||||||||||||
| GCT2 | 1400 | 22,24 | 52 | — | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 30 | 80 | 20 | 4 | — | 9.78 | 7.48 | 0.0021 | 0.0016 | 0.09 | 0.06 |
| 25,28 | 62 | — | 10 | 3 | — | |||||||||||||||||
| 30,32,35,38 | 82 | 60 | 3 | 16 | ||||||||||||||||||
| 40,42,45,48,50,55,56 | 112 | 84 | ||||||||||||||||||||
| GCT3 | 2800 | 22,24 | 52 | — | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 30 | 80 | 33 | 7 | — | 16.7 | 12.2 | 0.047 | 0.033 | 0.17 | 0.1 |
| 25,28 | 62 | — | 23 | 3 | ||||||||||||||||||
| 30,32,35,38 | 82 | 60 | 3 | 25 | ||||||||||||||||||
| 40,42,45,48,50,55,56 | 112 | 84 | 16 | |||||||||||||||||||
| 60,63 | 142 | 107 | ||||||||||||||||||||
| GCT4 | 5000 | 30,32,35,38 | 82 | — | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 30 | 100 | 13 | 3 | — | 25.6 | 19.6 | 0.098 | 0.073 | 0.25 | 0.15 |
| 40,42,45,48,50,55,56 | 112 | 84 | 3 | 17 | ||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | ||||||||||||||||||||
| 80 | 172 | 132 | ||||||||||||||||||||
| GCT5 | 8000 | 30,32,35,38 | 82 | — | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 30 | 100 | 23 | 3 | — | 35 | 26.1 | 0.175 | 0.126 | 0.35 | 0.22 |
| 40,42,45,48,50,55,56 | 112 | 84 | 3 | 19 | ||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | ||||||||||||||||||||
| 80,85,90 | 172 | 132 | ||||||||||||||||||||
| GCT6 | 11200 | 32,35,38 | 82 | — | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 30 | 100 | 35 | 5 | — | 51.6 | 38 | 0.295 | 0.213 | 0.4 | 0.29 |
| 40,42,45,48,50,55,56 | 112 | — | 5 | — | ||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | 20 | |||||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||||||||
| 100 | 212 | 167 | ||||||||||||||||||||
| GCT7 | 16000 | 32,35,38 | 82 | — | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 30 | 120 | 45 | 5 | — | 68.6 | 45 | 0.53 | 0.35 | 0.6 | 0.44 |
| 40,42,45,48,50,55,56 | 112 | — | 15 | — | ||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | 5 | 20 | ||||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||||||||
| 100110 | 212 | 167 | ||||||||||||||||||||
| GCT8 | 22400 | 55,56 | 112 | — | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 30 | 120 | 29 | 5 | — | 79.5 | 55.8 | 0.71 | 0.46 | 0.75 | 0.55 |
| 60,63,65,70,71,75 | 142 | 107 | 5 | 34 | ||||||||||||||||||
| 80,85,90,95 | 172 | 132 | 20 | |||||||||||||||||||
| 1.0011E 11 | 212 | 167 | ||||||||||||||||||||
| GCT9 | 28000 | 65,70,71,75 | 142 | 107 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 30 | 155 | 5 | 5 | 38 | 106.5 | 80.5 | 1.05 | 0.77 | 1 | 0.79 |
| 80,85,90,95 | 172 | 132 | 28 | |||||||||||||||||||
| 100,110,120 125 | 212 | 167 | ||||||||||||||||||||
| 130 140 | 252 | 202 | ||||||||||||||||||||
| GCT10 | 45000 | 75 | 142 | 一 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 30 | 155 | 28 | 5 | — | 158.8 | 121.8 | 1.87 | 1.54 | 1.3 | 0.9 |
| 80,85,90,95 | 172 | 132 | 5 | 38 | ||||||||||||||||||
| 100,110,120 125 | 212 | 167 | 28 | |||||||||||||||||||
| 130 140,150 | 252 | 202 | ||||||||||||||||||||
| 160 | 302 | 242 | ||||||||||||||||||||
| GCT11 | 63000 | 85,90,95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 40 | 175 | 15 | 8 | — | 216.6 | 169.6 | 3.71 | 2.82 | 1.6 | 1.23 | |
| 100,110,120 125 | 212 | 167 | 8 | 32 | ||||||||||||||||||
| 130 140,150 | 252 | 202 | ||||||||||||||||||||
| 160,170,180 | 302 | 242 | ||||||||||||||||||||
| GCT12 | 90000 | 120,125 | 172 | 167 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 40 | 205 | 8 | 8 | 45 | 305.3 | 245.3 | 6.43 | 4.84 | 2.6 | 1.9 |
| 130 140,150 | 212 | 202 | 32 | |||||||||||||||||||
| 160,170,180 | 252 | 242 | ||||||||||||||||||||
| 190 200 | 302 | 282 | ||||||||||||||||||||
| GCT13 | 125000 | 140,150 | 252 | 202 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 50 | 205 | 8 | 8 | 38 | 394.5 | 313.5 | 10.58 | 7.9 | 3.3 | 2.4 |
| 160,170,180 | 302 | 242 | 32 | |||||||||||||||||||
| 190 200,220 | 352 | 282 | ||||||||||||||||||||
| GCT14 | 180000 | 160,170,180 | 302 | 242 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 50 | 240 | 10 | 10 | 32 | 529.5 | 430.5 | 17.72 | 13.78 | 4.8 | 3.7 |
| 190 200,220 | 352 | 282 | 10 | |||||||||||||||||||
| 240,250,260 | 410 | 330 | ||||||||||||||||||||
| GCT15 | 250000 | 160,170,180 | 302 | 242 | 580 | — | 488 | — | 400 | 280 | — | 50 | 240 | 10 | — | 43 | 684.5 | — | 25.25 | — | 5 | — |
| 190 200,220 | 352 | 282 | 32 | |||||||||||||||||||
| 240,250,260 | 410 | 330 | 10 | |||||||||||||||||||
| 280 | 470 | 380 | ||||||||||||||||||||
| GCT16 | 315000 | 180 | 302 | 242 | 650 | — | 560 | — | 440 | 300 | — | 50 | 240 | 12 | — | 63 | 948.2 | — | 43.7 | — | 7 | — |
| 190 200,220 | 352 | 282 | 32 | |||||||||||||||||||
| 240,250,260 | 410 | 330 | 12 | |||||||||||||||||||
| 280 300 | 470 | 380 | ||||||||||||||||||||
| GCT17 | 400000 | 200 220 | 352 | 282 | 690 | — | 600 | — | 460 | 325 | — | 50 | 280 | 12 | — | 48 | 1059 | — | 57.37 | — | 8 | — |
| 240,250,260 | 410 | 330 | 12 | |||||||||||||||||||
| 280 300,320 | 470 | 380 | ||||||||||||||||||||
| GCT18 | 500000 | 220 | 352 | 282 | 750 | — | 650 | — | 510 | 350 | — | 60 | 280 | 12 | — | 73 | 1399 | — | 59.37 | — | 10 | — |
| 240,250,260 | 410 | 330 | 12 | |||||||||||||||||||
| 280 300,320 | 470 | 380 | ||||||||||||||||||||
| 340 360 | 550 | 450 | ||||||||||||||||||||
| GCT19 | 630000 | 240,250,260 | 410 | 330 | 775 | — | 690 | — | 595 | 372 | — | 60 | 350 | 12 | — | 12 | 1544 | — | 110.2 | — | 11 | — |
| 280 300,320 | 470 | 380 | ||||||||||||||||||||
| 340 360,380 | 550 | 450 | ||||||||||||||||||||
| GCT20 | 800000 | 260 | 410 | 330 | 825 | — | 730 | — | 580 | 392.5 | — | 60 | 350 | 14 | 14 | 2099 | — | 166.1 | — | 13 | — | |
| 280 300,320 | 470 | 380 | ||||||||||||||||||||
| 340 360,380 | 550 | 450 | ||||||||||||||||||||
| 400 | 650 | 540 | ||||||||||||||||||||
| GCT21 | 900000 | 280 300,320 | 470 | 380 | 925 | — | 825 | — | 620 | 405 | — | 60 | 350 | 14 | — | 14 | 2482 | — | 244.7 | — | 20 | — |
| 340 360,380 | 550 | 450 | ||||||||||||||||||||
| 400,420,440 | 650 | 540 | ||||||||||||||||||||
| GCT22 | 1000000 | 320 | 470 | 380 | 950 | — | 850 | — | 665 | 410 | — | 60 | 400 | 14 | — | 14 | 2797 | — | 299.2 | — | 26 | — |
| 340 360,380 | 550 | 450 | ||||||||||||||||||||
| 400,420,440,450,460 | 650 | 540 | ||||||||||||||||||||
| GCT23 | 1120000 | 360,380 | 550 | 450 | 1030 | — | 900 | — | 710 | 440 | — | 60 | 400 | 14 | — | 14 | 3183 | — | 388.8 | — | 29 | — |
| 400,420,440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
| GCT24 | 1400000 | 380 | 550 | 450 | 1060 | — | 925 | — | 730 | 450 | — | 70 | 400 | 16 | — | 16 | 3801 | — | 482 | — | 32 | — |
| 400,420,440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
| 520 | 800 | 680 | ||||||||||||||||||||
