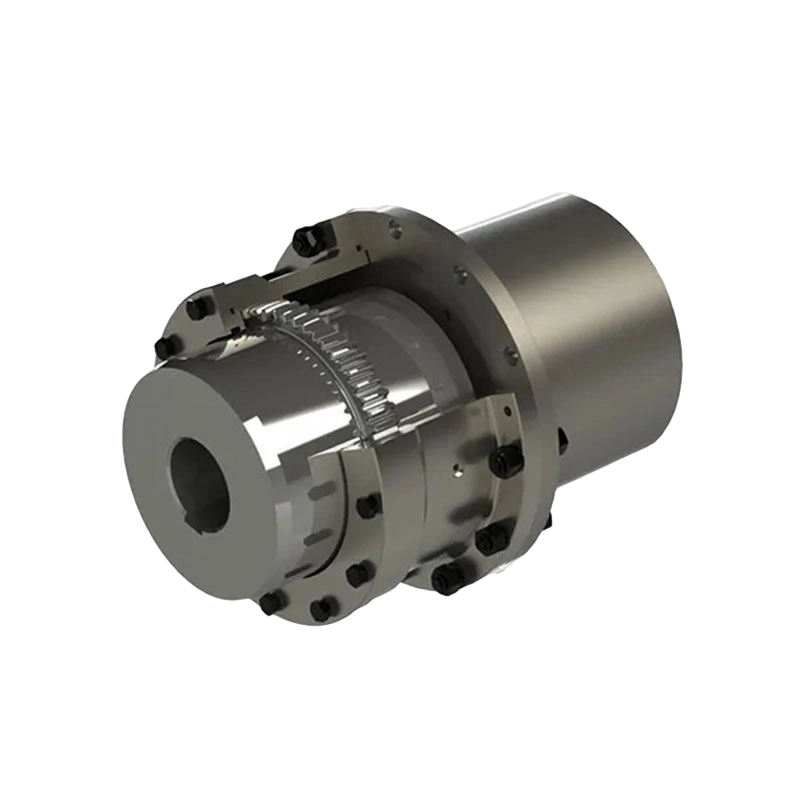

GAZ Připojeno k ozubené spojce bubnu s vloženým hřídelem (Q/YG 12007X-2018)

Přehled produktu a základní definice:
Mezihřídelová spojka bubnu a ozubeného kola řady GAZ je široce používaná flexibilní převodová součást, speciálně navržená pro spojení hnacího a hnaného konce prostřednictvím mezihřídele. Jeho hlavní funkcí je dosáhnout plynulého toku energie přesným záběrem převodových struktur, který slouží jako kritický článek pro zajištění efektivního provozu v různých převodových systémech, jako jsou hnací ústrojí vozidel nebo hnací řetězy těžkých strojů.

Vynikající konstrukční a výrobní proces:

1. Konstrukce připojení mezilehlého hřídele:

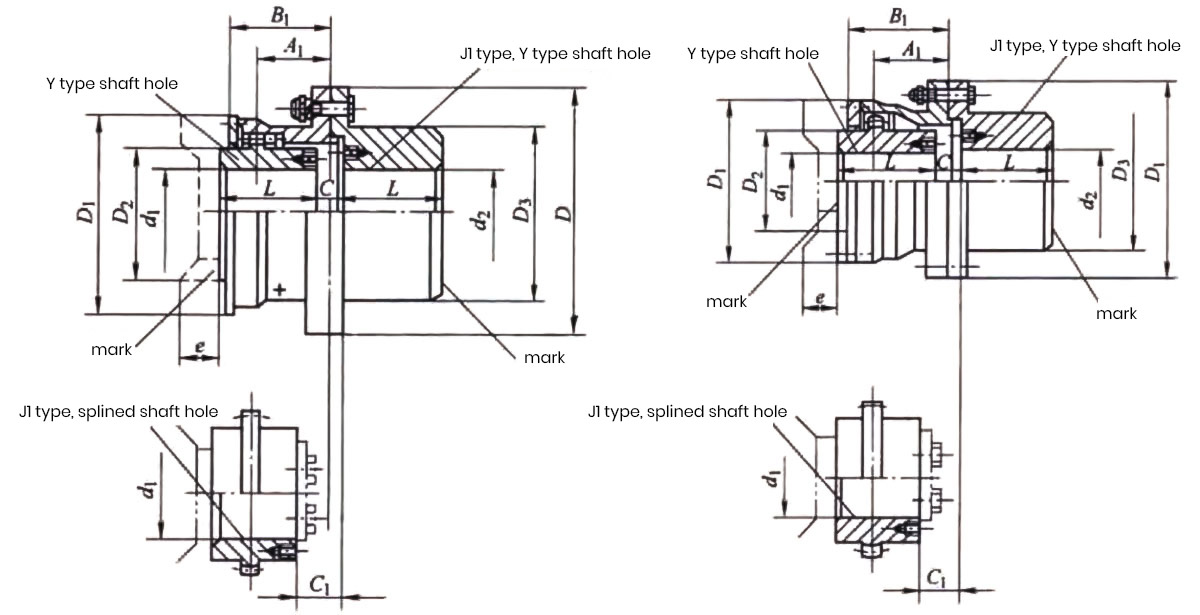

Produkt integruje mezilehlé hřídelové spojení, které může účinně překlenout mezery mezi dlouhými hřídelovými systémy. V závislosti na požadavcích na instalaci je k dispozici několik modelů (např. GAZ1-GAZ14 a GAZ15-GAZ30 mají různé konstrukční uspořádání), aby vyhovovaly různým prostorovým konfiguracím.

2. Pokročilá technologie bicích zařízení:
Tato jedinečná konstrukce zubů, využívající technologii záběru ozubených kol ve tvaru bubnu, optimalizuje kontaktní namáhání, zajišťuje přenos vysokého točivého momentu a zároveň výrazně snižuje vibrace a hluk během provozu.

3. Kombinace přesnosti a odolnosti:
Výrobek je vyroben z vysoce pevných materiálů s přesným obráběním a nabízí vynikající odolnost proti nárazu a trvanlivost a je schopen odolat proměnlivému zatížení během nepřetržitého provozu.

Klíčové výhody výkonu:

1. Komplexní kompenzace posunutí:
Díky flexibilním vlastnostem ozubeného kola bubnu může tato spojka vyrovnat se s úhlovým, radiálním a axiálním nesouosostí mezi hřídeli, čímž se účinně snižuje vnitřní mechanické namáhání a prodlužuje se životnost souvisejících ložisek.

2. Výjimečná přizpůsobivost zatížení:
Ať už jde o pohon předních, zadních nebo všech kol, spojka GAZ prokazuje silnou přizpůsobivost a zajišťuje konzistentní výkon za různých provozních podmínek.

3. Snadná údržba:
Jeho modulární konstrukce umožňuje intuitivní integrovanou instalaci. Pravidelná kontrola a mazání (poznámka: větší modely s D₂ ≥ 465 mm používají specializované O-kroužky) mohou výrazně prodloužit servisní intervaly a zajistit spolehlivý provoz.

Přehled základních technických specifikací:
Řada GAZ nabízí širokou škálu specifikací pro splnění požadavků od lehkých až po ultra těžké průmyslové aplikace:

1. Rozsah točivého momentu:
Jmenovitý točivý moment (Tn) začíná od 800 N·m (GAZ1) až do 3 500 000 N·m (GAZ30).

2. Rozšířená léčba:
Když jsou povrchy zubů ozubených kol nitridovány nebo povrchově kaleny, lze jmenovitý točivý moment zvýšit o faktor 1,3 nad standardní specifikace, což dále zvyšuje nosnost.

3. Rychlostní výkon:
Menší modely vykazují vynikající výkon při vysokých rychlostech s povolenými otáčkami až 7100 ot./min., zatímco větší modely jsou optimalizovány pro vysokovýkonný provoz při nízké rychlosti.

4. Rozměrová kompatibilita:
Podporuje různé průměry vrtání pro hřídel (d1, d2, dz) s maximálním vrtáním 220 mm, kompatibilní s většinou standardních i nestandardních velikostí hřídele.

Široká aplikační odvětví:
Díky spolehlivému výkonu a konstrukčním výhodám se spojka GAZ stala preferovanou volbou v mnoha průmyslových odvětvích:

1. Těžká zařízení:
Široce se používá v metalurgických zařízeních, těžebních strojích a zdvihacích a přepravních zařízeních, efektivně přenáší výkon jádra.

2. Přístavy a úprava vody:
Používá se ve strojích pro manipulaci s přístavy, zařízení na úpravu vody a strojích na výrobu papíru, kompenzuje posun, aby byl zajištěn dlouhodobý stabilní provoz.

3. Doprava:
Jako klíčová součást převodových systémů vozidel se připojuje přes mezihřídel, aby se dosáhlo bezproblémového přenosu výkonu z motoru na hnaný konec.
