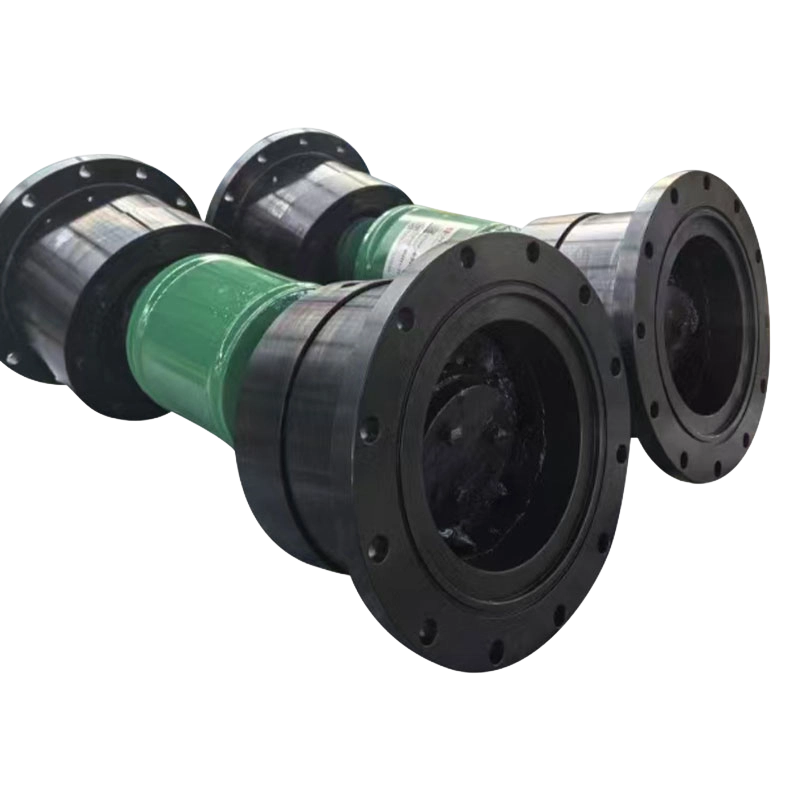

Univerzální spojka s kuličkovou klecí typu QWL

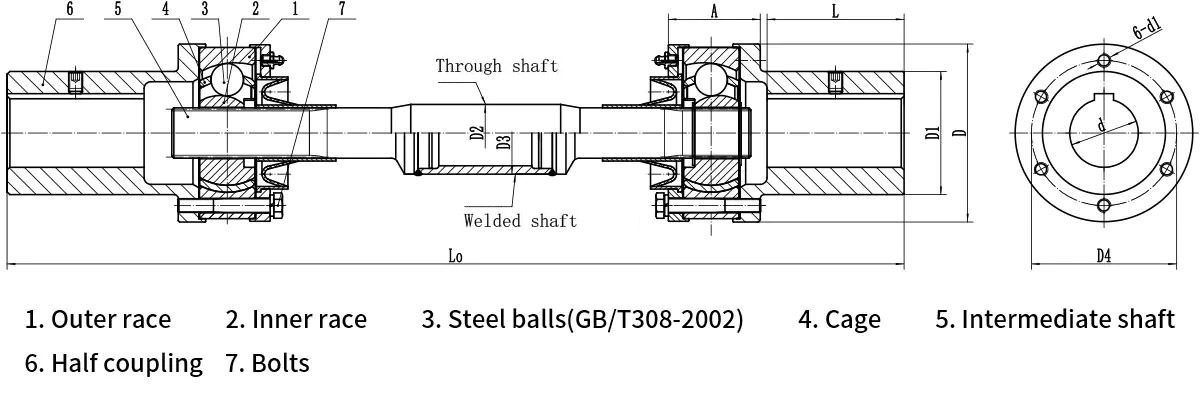

The Univerzální spojka s kulovou klecí řady QWL je komponent pro přenos síly, který kombinuje vysokou přesnost s charakteristikou přenosu konstantní rychlosti. Jeho hlavní výhoda spočívá v jeho schopnosti udržovat dokonale synchronní rotaci s konstantní rychlostí mezi hnacím a hnaným hřídelem, i když dojde k úhlovému nesouososti nebo mírnému posunutí; tento výkon výrazně předčí standardní křížové univerzální spojky. Točivý moment se přenáší čistě valivým pohybem přesných ocelových kuliček mezi okny klece a oběžnými drahami.

Tato řada nabízí jmenovité točivé momenty v rozsahu od 180 N·m do 10 000 N·m a průměr otáčení mezi 85 mm a 275 mm, přičemž podporuje maximální úhlové nesouososti 14° až 18°. Díky své symetrické konstrukci oběžné dráhy a stabilní mechanické struktuře nabízí spojka QWL robustní odolnost proti nárazu a zároveň účinně eliminuje kolísání rychlosti a vibrace během přenosu. Široce se používá v aplikacích vyžadujících výjimečnou přesnost přenosu – jako jsou válečkové stoly metalurgických válcoven, vřetena CNC obráběcích strojů, přesné dopravníkové linky a otočné mechanismy stavebních strojů – slouží jako ideální řešení připojení pro dosažení vysoce přesného řízení pohybu v provozních podmínkách velkého zatížení.
