Dlouhá expanzní svařovací univerzální spojka typu SWC-CH

Name: Dlouhá expanzní svařovací univerzální spojka typu SWC-CH
Rating: 5 (99 reviews)

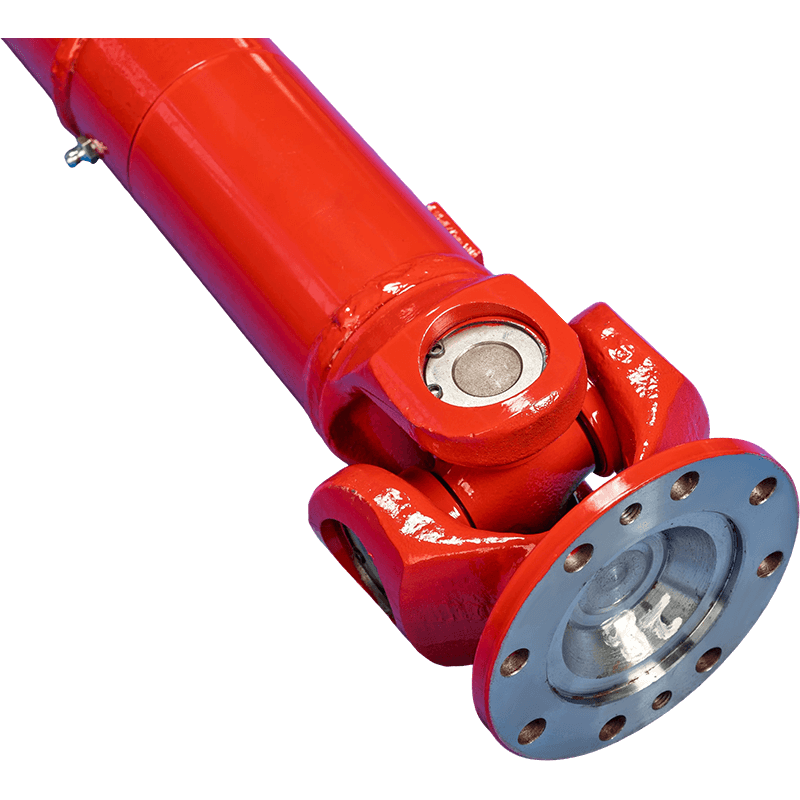

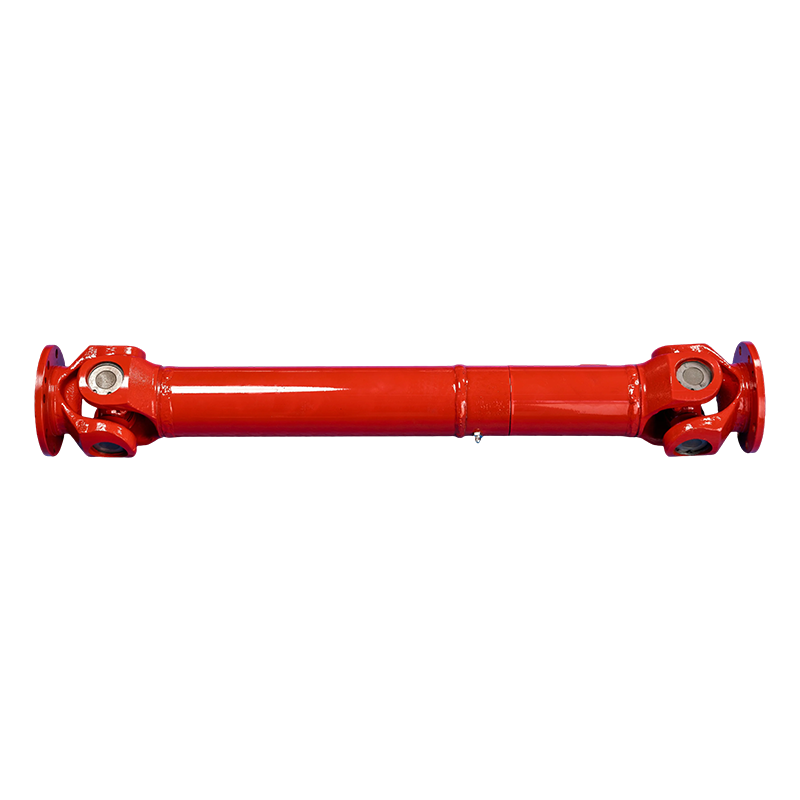

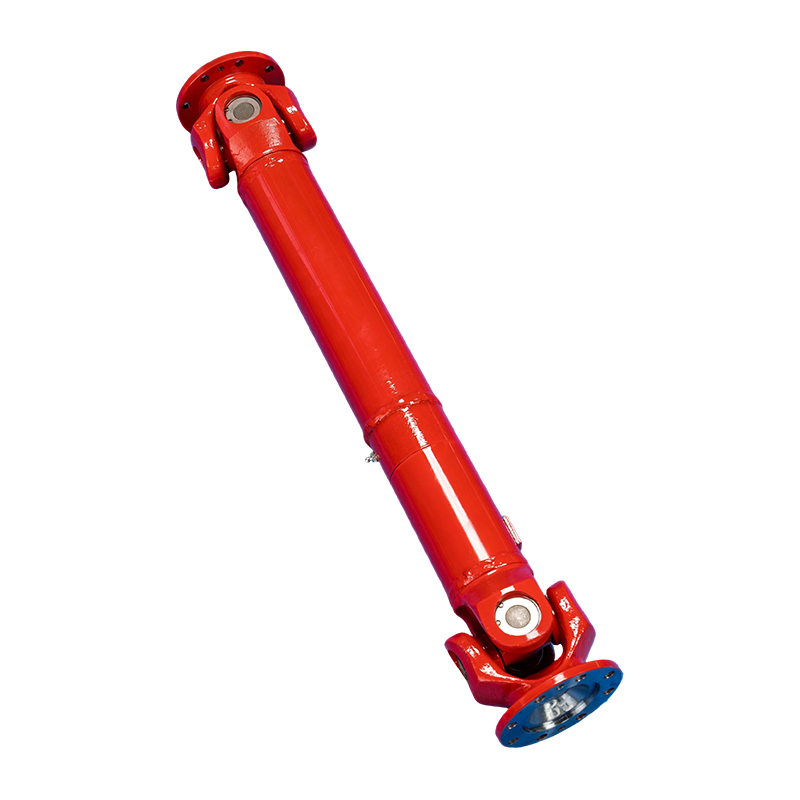

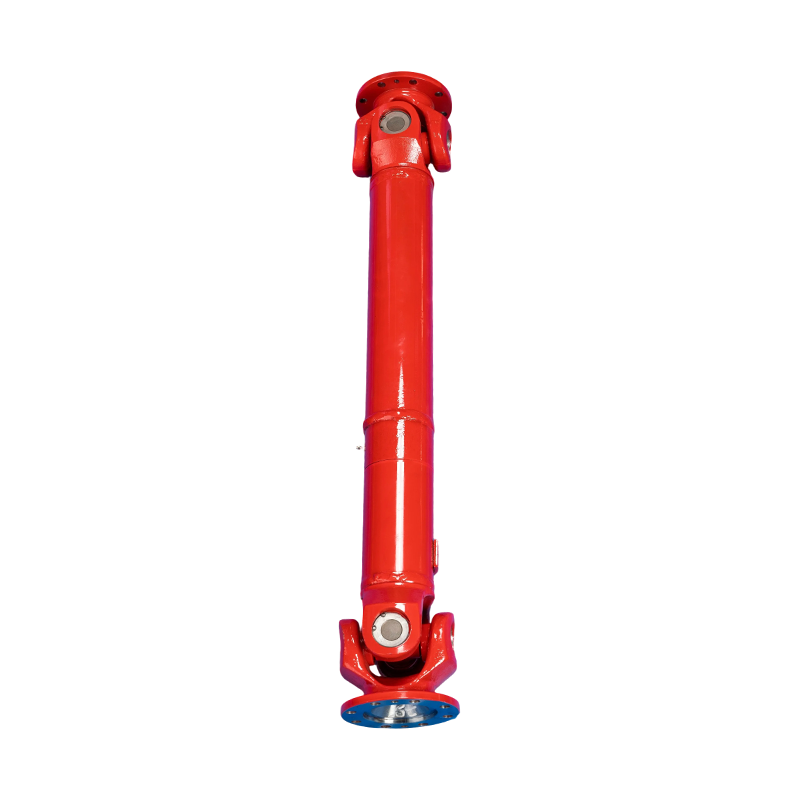

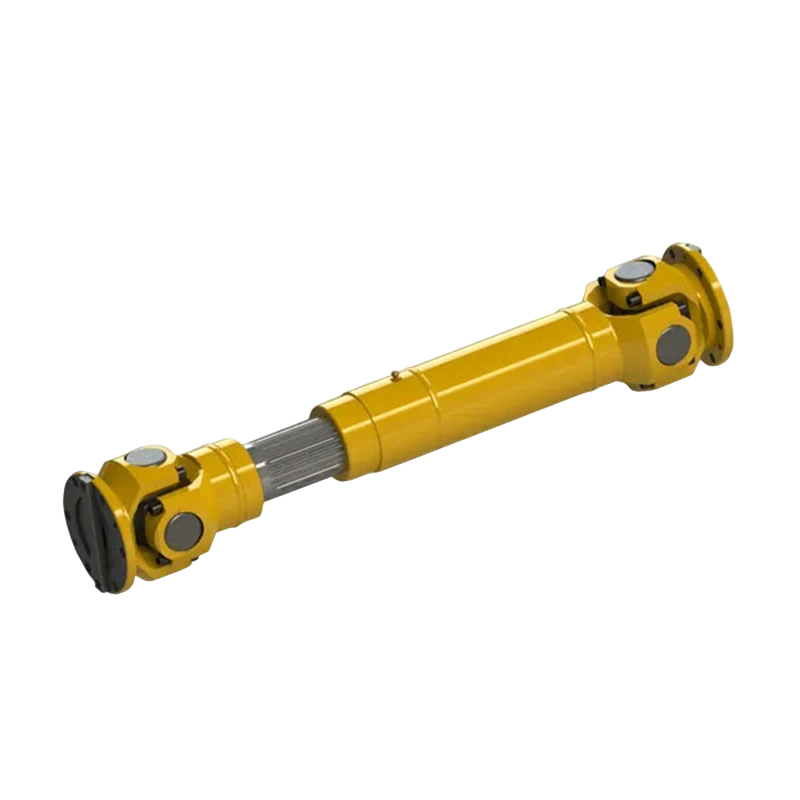

Velký teleskopický svařovaný univerzální spoj typu SWC-CH Hlavní výhoda velkého teleskopického svařovaného univerzálního kloubu typu SWC-CH spočívá v jeho vynikající schopnosti axiální kompenzace. Díky svému dlouhému teleskopickému zdvihu účinně absorbuje tepelnou expanzi a kontrakci a velké posuny během provozu zařízení a zajišťuje nepřetržitý a stabilní přenos energie. Jeho konstrukce svařovaného spoje nejen zvyšuje celkovou strukturální stabilitu, ale v kombinaci s konstrukcí univerzálního spoje podporujícího úhel axiálního nesouososti 15° výrazně snižuje mechanické zatížení přesných součástí.

Velký teleskopický svařovaný univerzální kloub typu SWC-CH vykazuje robustní výkon s nominálním točivým momentem až 1000 kN·m a podporuje ultra velký rozsah teleskopického nastavení až 1000 mm, dokonale splňuje extrémní požadavky na přemístění petrochemických, metalurgických a vysoce výkonných dopravních systémů. Díky efektivnímu přenosu točivého momentu a vynikajícím materiálům odolným proti únavě výrazně prodlužuje životnost zařízení a zároveň snižuje ztráty energie, což z něj činí ideální řešení připojení pro moderní těžký průmysl, který hledá vysokou účinnost a nízké náklady na údržbu.

Kontaktujte nás

PDF ke stažení

PREV: SWC-WD neteleskopická krátká univerzální spojka
DALŠÍ: Velká univerzální spojka typu SWC-WF bez expanzní příruby

Parametry produktu

Odeslat zprávu

TECHNICKÉ PARAMETRY

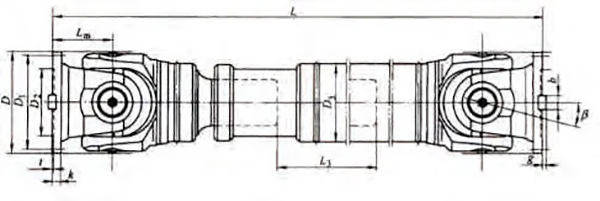

Základní parametry a hlavní rozměry dlouhé expanzní svařovací univerzální spojky typu CH

Typ	rotace Průměr D/mm	Nominální točivý moment Tn/kN.m	Točivý moment únavy Tf/kN.m	Životnost ložiska faktor L	Úhel osy β/(°)	Rozšíření kontrakce množství Ls/mm	Rozměr/mm										Moment setrvačnosti I/ kg·m²		Hmotnost m/kg
							L _min	D₁ (JS11)	D₂ (H7)	D3	L _m	nx φd	k	t	b (h9)	g	L _min	Zvýšit 100 mm	L _min	Zvýšit 100 mm
SWC180CH1	180	22.4	11.2	0.245	≤15	200	925	155	105	114	110	8×φ17	17	5	24	7	0.181	0.007	74	2.8
SWC180CH2						700	1425										0.216		104
SWC200CH1	200	36	18	1.115	≤15	200	975	170	120	133	115	8×φ17	17	5	28	8	0.328	0.013	99	3.7
SWC200CH2						700	1475										0.402		139
SWC225CH1	225	56	28	7.812	≤15	220	1020	196	135	152	120	8×φ17	20	5	32	9	0.561	0.023	132	4.9
SWC225CH2						700	1500										0.674		182
SWC250CH1	250	80	40	2,82 × 10¹	≤15	300	1215	218	150	168	140	8×φ19	25	6	40	12.5	1.017	0.028	190	5.3
SWC250CH2						700	1615										1.126		235
SWC285CH1	285	120	58	8,28×10¹	≤15	400	1475	245	170	194	160	8×φ21	27	7	40	15	2.156	0.051	300	6.3
SWC285CH2						800	1875										2.36		358
SWC315CH1	315	160	80	2,79×10²	≤15	400	1600	280	185	219	180	10×φ23	32	8	40	15	3.812	0.08	434	8
SWC315CH2						800	2000										4.15		514
SWC350CH1	350	225	110	7,44×10²	≤15	400	1715	310	210	245	194	10×φ23	35	8	50	16	5.926	0.146	622	11.5
SWC350CH2						800	2115										6.814		773
SWC390CH1	390	320	160	1,86 × 10³	≤15	400	1845	345	235	267	215	10×φ25	40	8	70	18	12.73	0.222	817	15
SWC390CH2						800	2245										13.62		964
SWC440CH1	440	500	250	8,25×10³	≤15	400	2110	390	255	325	260	16×φ28	42	10	80	20	22.54	0.474	131	21.7
SWC440CH2						800	2510										24.43		153
SWC490CH1	490	700	350	2,154 × 10⁴	≤15	400	2220	435	275	351	270	16×φ31	47	12	90	22.5	35.21	0.69	164	27.3
SWC490CH2						800	2620										37.11		186
SWC550CH1	550	1000	500	6,335 × 10⁴	≤15	400	2585	492	320	426	305	16×φ31	50	12	100	22.5	72.79	1.357	258	34
SWC550CH2						1000	3085										79.57		304
