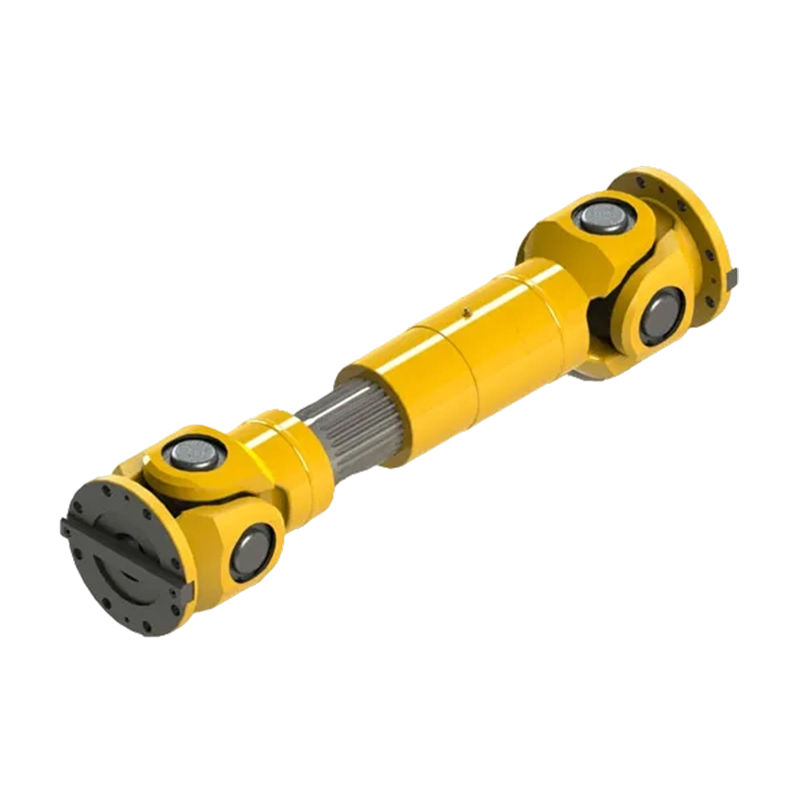

Standardní rozpěrná svařovaná univerzální spojka SWC-BH
SWC-BH Standardní teleskopický svařovaný univerzální spoj je efektivní a všestranné řešení přenosu výkonu navržené speciálně pro přenos velkého točivého momentu mezi hřídelemi s úhlovými odchylkami. Jeho jádro spočívá v unikátní teleskopické konstrukci, která mu umožňuje pružně kompenzovat axiální posunutí a přizpůsobovat se výrazné úhlové nesouososti, čímž účinně snižuje namáhání připojeného zařízení a zvyšuje spolehlivost celého převodového systému. Tato řada výrobků je vyráběna technologií přesného svařování s extrémně vysokou strukturální pevností a životností. Jeho jmenovitá kapacita točivého momentu může dosáhnout až 1000 kN · m, což může čelit různým náročným průmyslovým výzvám. Při konstrukci složitých řetězů pro přenos energie je tato odolná svařovaná konstrukce často spárována s komponenty, jako je nylonová převodová spojka nebo spojka s nylonovou objímkou, aby byl zajištěn přesný a stabilní výkon za různých provozních podmínek.
Standardní teleskopický svařovaný univerzální spoj SWC-BH přísně dodržuje průmyslové standardy ve výrobě a má vynikající kompatibilitu a konzistenci. Je široce používán v klíčových průmyslových oblastech, jako je metalurgie, hornictví, energetika a manipulace s materiálem. Jeho snadná instalace a údržba mohou výrazně snížit provozní náklady podniků a zkrátit prostoje zařízení, což poskytuje záruky pro nepřetržitý provoz těžkých strojů.
- Parametry produktu
- Odeslat zprávu

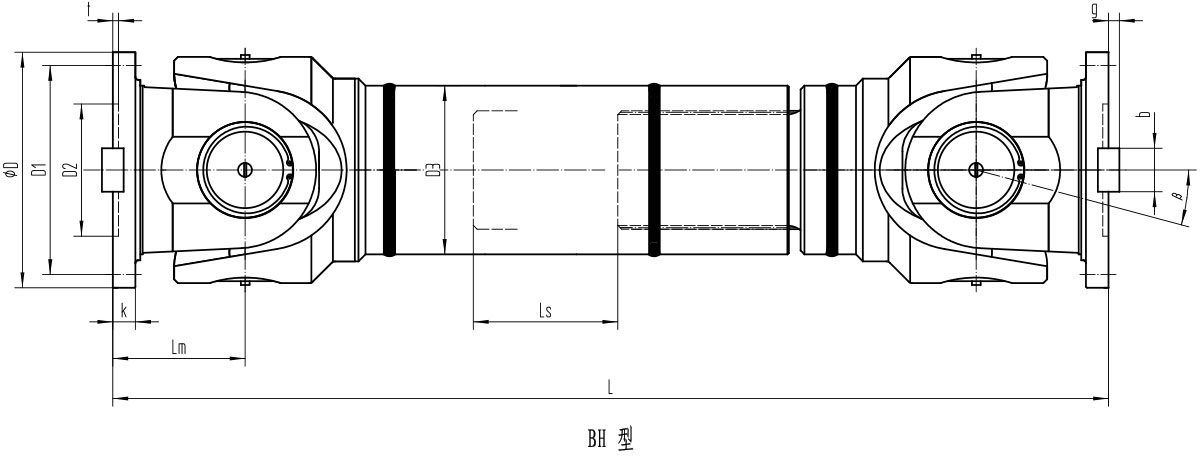

Základní parametry a hlavní rozměry standardní rozpěrné svařované univerzální spojky BH
| Typ | rotace Průměr D/mm | Nominální točivý moment Tn/kN·m | Točivý moment únavy Tf/kN·m | Životnost ložiska faktor L | Úhel osy β/(°) | Rozšíření nasmlouvané množství Ls/mm | Rozměr/mm | Moment setrvačnosti I/kg·m² | mše m/kg | |||||||||||
| L min | D₁ (jS11) | D2 (H7) | D3 | L m | nxφd | k | t | b (h9) | g | L min | Zvýšit 100 mm | L min | Zvýšit 100 mm | |||||||
| SWC100BH | 100 | 2.5 | 1.25 | 5,795 × 10 -4 | ≤25 | 55 | 405 | 84 | 57 | 60 | 55 | 6×φ9 | 7 | 2.5 | - | - | 0.004 | 0.0002 | 6.1 | 0.35 |
| SWC120BH | 120 | 5 | 2.5 | 4,641 × 10 -3 | ≤25 | 80 | 485 | 102 | 75 | 70 | 65 | 8×φ11 | 8 | 2.5 | - | - | 0.011 | 0.0004 | 10.8 | 0.55 |
| SWC150BH | 150 | 10 | 5 | 0,51×10 -1 | ≤25 | 80 | 590 | 130 | 90 | 89 | 80 | 8×φ13 | 10 | 3 | - | - | 0.042 | 0.0016 | 24.5 | 0.85 |
| SWC180BH | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 100 | 840 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.175 | 0.007 | 70 | 2.8 |
| SWC200BH | 200 | 36 | 18 | 1.115 | ≤15 | 110 | 860 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.314 | 0.013 | 98 | 3.7 |
| SWC225BH | 225 | 56 | 28 | 7.812 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.538 | 0.023 | 122 | 4.9 |
| SWC250BH | 250 | 80 | 40 | 2,82 × 10 1 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 0.966 | 0.028 | 172 | 5.3 |
| SWC285BH | 285 | 120 | 58 | 8,28×10 1 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 2.011 | 0.05 | 263 | 6.3 |
| SWC315BH | 315 | 160 | 80 | 2,79×10 2 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 3.605 | 0.08 | 382 | 8 |
| SWC350BH | 350 | 225 | 110 | 7,44×10 2 | ≤15 | 150 | 1440 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 5.316 | 0.146 | 532 | 11.5 |
| SWC390BH | 390 | 320 | 160 | 1,86×10 3 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10×φ25 | 40 | 8 | 70 | 18 | 12.16 | 0.222 | 738 | 15 |
| SWC440BH | 440 | 500 | 250 | 8,25×10 3 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16×φ28 | 42 | 10 | 80 | 20 | 21.42 | 0.474 | 1190 | 21.7 |
| SWC490BH | 490 | 700 | 350 | 2,154 × 10 4 | ≤15 | 190 | 1985 | 435 | 275 | 351 | 270 | 16×φ31 | 47 | 12 | 90 | 22.5 | 34.10 | 0.69 | 1542 | 27.3 |
| SWC550BH | 550 | 1000 | 500 | 6,335 × 10 4 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16×φ31 | 50 | 12 | 100 | 22.5 | 68.92 | 1.357 | 2380 | 34 |
Naše hlavní produkty jsou ozubená spojka, čepová spojka s elastickou objímkou, spojka s kolíkem elastická, ozubená spojka s elastickým čepem, univerzální spojka, spojka na pneumatiky, čelisťová spojka, hvězdicová spojka, membránová spojka, spojka bubnu a spojka mřížky, spojka Oldham, přírubová spojka, spojka s klipsnou, spojka válečkového řetězu typu GL a bezpečnostní spojka atd. Naše společnost také provádí různé nestandardní návrhy a výrobu spojek.
Nová dílna se rozkládá na ploše asi 16463,52 m². těžká dílna 5 500 m², přesná dílna 4 600 m², administrativní budova a tělocvična 2 000 m², jídelna 500 m², sklad 1 000 m², komunikace, zeleň, parkoviště 3563 m2.
