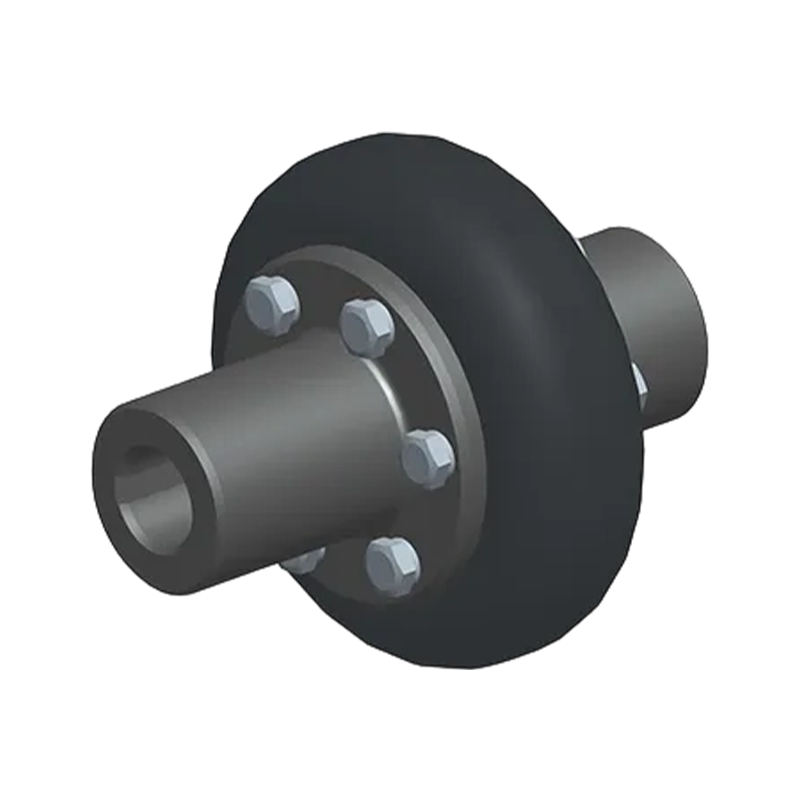

Spojka na pneumatiky typu LCB (Q/YC 34010X-2018)
Oproti bezrámovému modelu je Spojka typu pneumatiky LCB (Q/YC 34010X-2018) má hlavní výhodu použití vestavěné výztužné struktury skeletu, která výrazně zvyšuje pevnost v tahu a nosnost těla pneumatiky. Toto konstrukční řešení poskytuje produktu vynikající odolnost vůči odstředivé síle, což mu umožňuje udržovat geometrickou stabilitu při vyšších povolených rychlostech a účinně snižuje riziko zahřívání a stárnutí během vysokorychlostního provozu. Tato spojka má vynikající schopnost vícesměrné kompenzace posunutí, která si snadno poradí s radiálními, axiálními a úhlovými posuny mezi hřídelovými systémy. Zároveň se svými silnými tlumícími charakteristikami dokáže absorbovat silné nárazové zatížení a potlačit rezonanci systému. Díky své stabilní struktuře, úplnému mazání bez mazání a snadné údržbě se spojky typu LCB staly ideálním jádrem pro přenos energie pro vysoké zatížení, dlouhodobé nepřetržité provozní podmínky, jako je metalurgie, ropa a vysoce výkonné čerpací systémy, poskytující extrémně vysokou záruku spolehlivosti pro stabilní provoz klíčových zařízení.
- Parametry produktu
- Odeslat zprávu

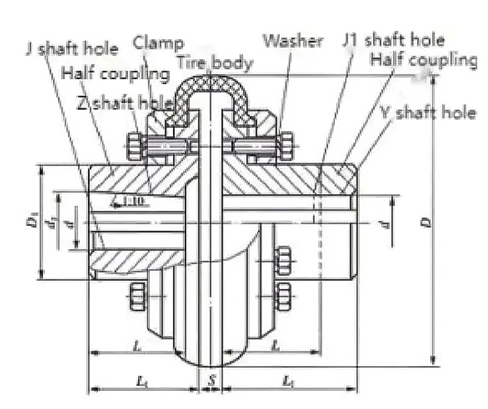

Základní parametry spojky typu LCB
| Typ | Jmenovitý točivý moment /N·m | Přípustné otáčky [n]/r·min⁻¹ | Průměr otvoru hřídele d₁,d₂ | Délka otvoru hřídele L | D | D₁ | H | Moment setrvačnosti /kg·m² | Hmotnost m/kg | |
| Y L | J₁, Z | |||||||||
| L | ||||||||||
| LCB1 | 10 | 5000 | 6,7 | 16 | — | 63 | 20 | 26 | 0.0003 | 0.4 |
| 8,9 | 20 | — | ||||||||
| 10,11 | 25 | — | ||||||||
| LCB2 | 50 | 10,11 | 25 | — | 100 | 36 | 32 | 0.0035 | 1.5 | |
| 12,14 | 32 | 27 | ||||||||
| 16,18,19 | 42 | 30 | ||||||||
| LCB3 | 100 | 4500 | 16,18,19 | 120 | 44 | 39 | 0.01 | 2.2 | ||
| 20,22,24 | 52 | 38 | ||||||||
| LCB4 | 160 | 4200 | 22,24 | 52 | 38 | 140 | 50 | 45 | 0.021 | 3.1 |
| 25,28 | 62 | 44 | ||||||||
| 30,32,35 | 82 | 60 | ||||||||
| LCB5 | 224 | 4000 | 25,28 | 62 | 44 | 160 | 60 | 51 | 0.028 | 5 |
| 30,32,35,38 | 82 | 60 | ||||||||
| LCB6 | 315 | 3600 | 30,32,35,38 | 185 | 70 | 58 | 0.07 | 8.1 | ||
| 40,42,45 | 112 | 84 | ||||||||
| LCB7 | 500 | 3200 | 35,38 | 82 | 60 | 220 | 85 | 68 | 0.15 | 13 |
| 40,42,45,48,50,55,56 | 112 | 84 | ||||||||
| LCB8 | 800 | 2600 | 40,42,45,48,50,55,56 | 112 | 84 | 265 | 100 | 82 | 0.3 | 22 |
| 60,63,65 | 142 | 107 | ||||||||
Poznámka: Dvě poloviční spojky nemohou současně používat otvory pro hřídel Z1.
