Spojka GBL bubnu s brzdovým kolem (Q/YG 11004X-2018)

Přehled produktu:

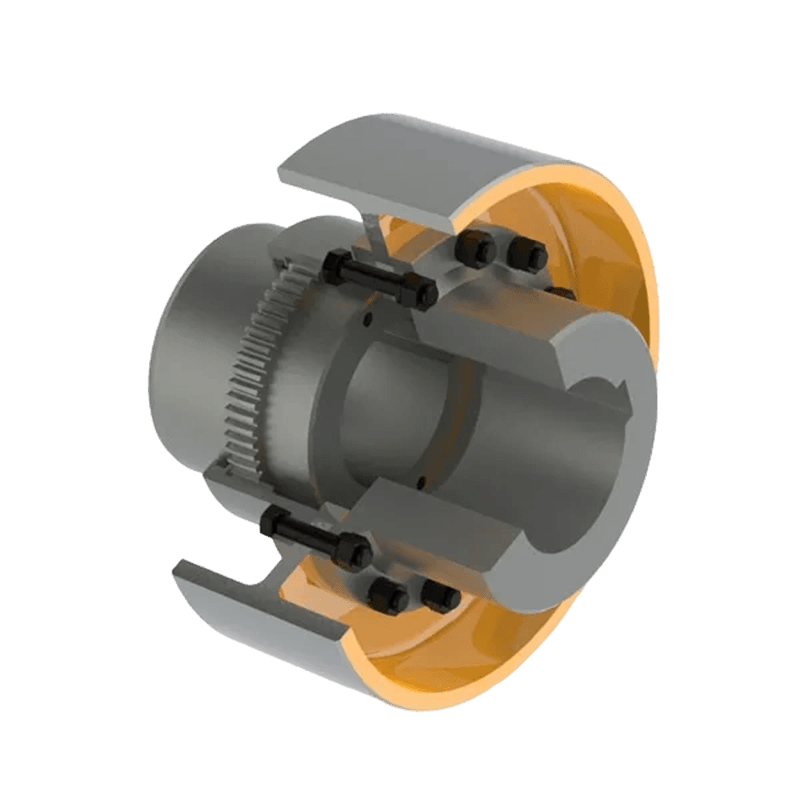

Ozubená spojka bubnového typu s brzdovým kolem řady GBL je specializovaný komponent mechanického převodu navržený tak, aby usnadnil účinný přenos točivého momentu mezi rotujícími hřídeli a zároveň integroval brzdové kolo, které poskytuje dodatečné bezpečnostní ovládání a brzdné schopnosti. Tento produkt kombinuje vlastní spolehlivost tradičních bubnových ozubených spojek s funkcí brzdění, což z něj činí ideální volbu pro zajištění přesného ovládání a provozní bezpečnosti v moderních průmyslových strojích.

Konstrukční design a výkonnostní vlastnosti:

1. Pokročilá struktura ozubeného kola typu bubnu: Spojka se vyznačuje robustní a odolnou konstrukcí vnitřního bubnového typu, která přenáší sílu přesným záběrem jemně obrobených vnitřních zubů ozubených kol.

2. Multidimenzionální kompenzace nesouososti: Tato jedinečná konstrukce účinně kompenzuje úhlové, radiální (paralelní) a axiální nesouososti mezi připojenými hřídeli. Tím, že absorbuje odchylky způsobené takovými nesouosostmi, výrazně snižuje namáhání připojených zařízení a tím prodlužuje životnost celé přenosové soustavy.

3. Funkce integrovaného brzdění: Přímou integrací brzdového kola do spojovací konstrukce jednotka umožňuje řízené zpomalení nebo nouzové zastavení rotujících hřídelů. Tato funkce je kritická pro aplikace vyžadující přesné řízení rychlosti nebo nouzové bezpečnostní brzdění.

4. Vysoce pevné materiály a odolnost: Vyrobeno z vysoce kvalitní oceli nebo legované oceli, produkt vykazuje výjimečnou odolnost proti opotřebení, odolnost proti únavě a odolnost proti korozi, což mu umožňuje odolat náročným operacím a vydržet drsná průmyslová prostředí.

5. Modulární design a snadná údržba: Spojka se vyznačuje modulární konstrukcí, která zjednodušuje proces instalace. Jeho konstrukce upřednostňuje snadnou údržbu, usnadňuje rychlé kontroly, výměny těsnění nebo opravy součástí, aby se minimalizovaly prostoje zařízení.

Klíčové technické specifikace:

1. Rozsah velikostí: Produktová řada nabízí ucelenou řadu modelů od GBL1 do GBL14.

2. Kapacita točivého momentu: Rozsah jmenovitého točivého momentu (Tn) je široký a pokrývá kapacity od 0,63 kN·m do 125 kN·m.

3. Provozní rychlost: Spojka prokazuje vynikající stabilitu při vysokých rychlostech a podporuje maximální povolenou rychlost otáčení až 4000 ot/min (v závislosti na konkrétním modelu).

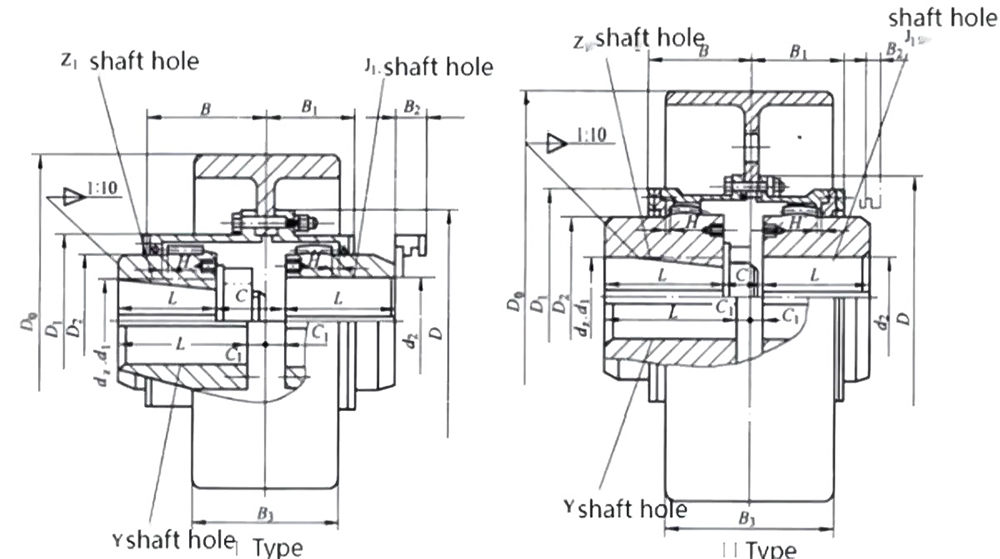

4. Adaptabilita vývrtu: Podporuje různé konfigurace průměrů vrtání (d1, d2, dz), s maximálním průměrem vrtání dosahujícím 250 mm. Na požádání jsou k dispozici také kuželové otvory s maximálním průměrem až 220 mm.

Fyzikální vlastnosti:

V závislosti na specifikacích konkrétního modelu se vlastní hmotnost produktu pohybuje od 7 kg do 850 kg, což je schopno splnit různé požadavky na přenos výkonu průmyslových zařízení od lehkých až po těžké aplikace.

Primární aplikační pole:

Tato řada spojek se vyznačuje robustním přenosem točivého momentu a přesnými brzdnými schopnostmi a je široce používána v těžkých strojích a zařízeních následujících průmyslových odvětví:

1. Hutní a důlní stroje

2. Zvedací a dopravní zařízení

3. Přístavní a hydraulické stroje

4. Zařízení pro papírenský průmysl

Díky své robustní konstrukci, výjimečným možnostem kompenzace nesouososti a pokročilé integrované technologii brzdění nabízí spojka bubnu a ozubeného kola typu GBL s brzdovým bubnem komplexní řešení pro moderní průmyslové převodové systémy – kombinující vysokou účinnost, bezpečnost a odolnost v jednom balení.
