Spojka GA bubnu (Q/YG12006X-2018)

Struktura produktu a princip fungování:

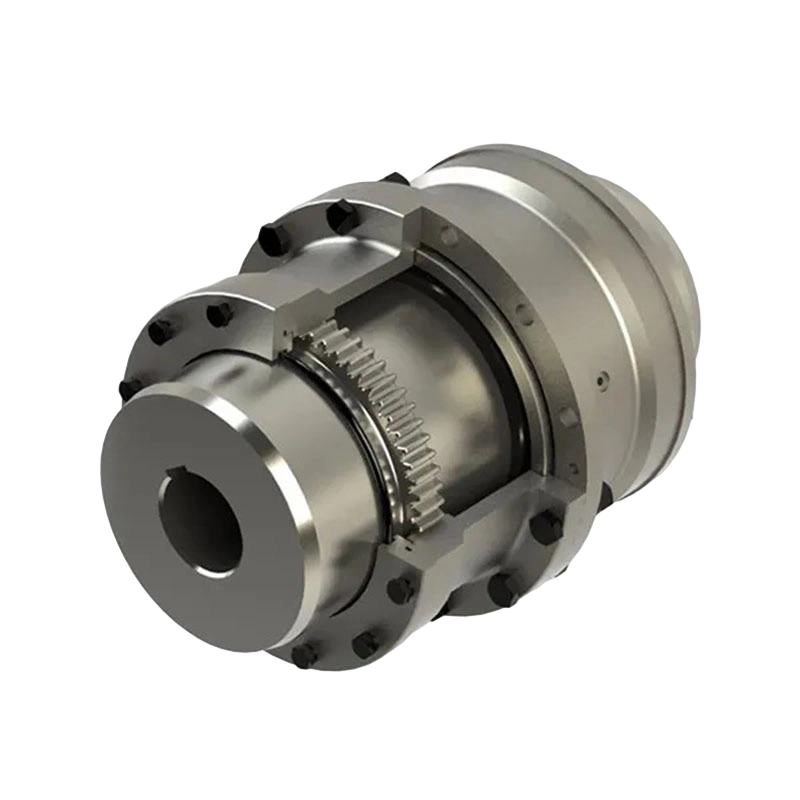

Tato spojka se primárně skládá ze dvou nábojů ozubených kol s vnějšími zuby a bubnového pružného pouzdra s vnitřními zuby. Náboje jsou obvykle namontovány na hřídelích hnacího a hnaného zařízení, zatímco bubnová součást mezi ně těsně zapadá; točivý moment je efektivně přenášen přesným záběrem vnitřního a vnějšího ozubení. Jedinečná konstrukce zubů ve tvaru bubnu je klíčem k dosažení flexibilního spojení, které umožňuje určitý stupeň nesouososti mezi připojenými hřídeli.

Hlavní výhody výkonu:

1. Kapacita vysokého točivého momentu:
Spojka řady GA je precizně navržena a je schopna odolat extrémně vysokému zatížení točivého momentu, díky čemuž se ideálně hodí pro náročné průmyslové aplikace.

2. Komplexní kompenzace nesouososti:
Pružná bubnová součást spojky se přizpůsobuje úhlovému, radiálnímu a axiálnímu nesouososti mezi hřídeli. Tato flexibilita účinně snižuje mechanické namáhání zařízení a výrazně prodlužuje životnost ložisek a dalších kritických součástí.

3. Robustní a odolná konstrukce:
Vyrobeno z vysoce kvalitních materiálů, jako je ocel nebo tvárná litina, produkt vykazuje výjimečnou odolnost vůči silnému rázovému zatížení a udržuje stabilní provoz v drsných průmyslových prostředích vyznačujících se vysokými teplotami nebo korozními podmínkami.

4. Efektivní provoz bez vůle:
Přesný záběr zubů ozubených kol zajišťuje spojení bez vůle a zaručuje hladký a účinný přenos síly bez potřeby dalších nastavovacích prvků.

5. Snadná instalace a údržba:
Díky jednoduché konstrukci a minimálnímu počtu pohyblivých částí se spojka pozoruhodně snadno instaluje a udržuje, což pomáhá minimalizovat prostoje zařízení a snižovat provozní náklady.

Klíčové technické specifikace:
Spojka řady GA je k dispozici v široké řadě modelů – od GA1 do GA30 – aby vyhovovala různým průměrům hřídelů a požadavkům na krouticí moment:

1. Rozsah točivého momentu:
Jmenovitá kapacita točivého momentu pokrývá široké spektrum, od 800 N·m (GA1) až do 3 500 000 N·m (GA30).

2. Zvýšená kapacita točivého momentu:
Když jsou povrchy zubů ozubených kol podrobeny nitridaci nebo povrchovému kalení, lze jmenovitý točivý moment zvýšit o faktor 1,3 oproti standardním specifikacím, čímž se dále zvýší nosnost.

3. Rychlost Výkon:
Menší modely (jako je GA1) mají povolenou rychlost otáčení až 7 100 ot./min., což prokazuje mimořádnou stabilitu při vysokých rychlostech.

4. Rozměrová kompatibilita:

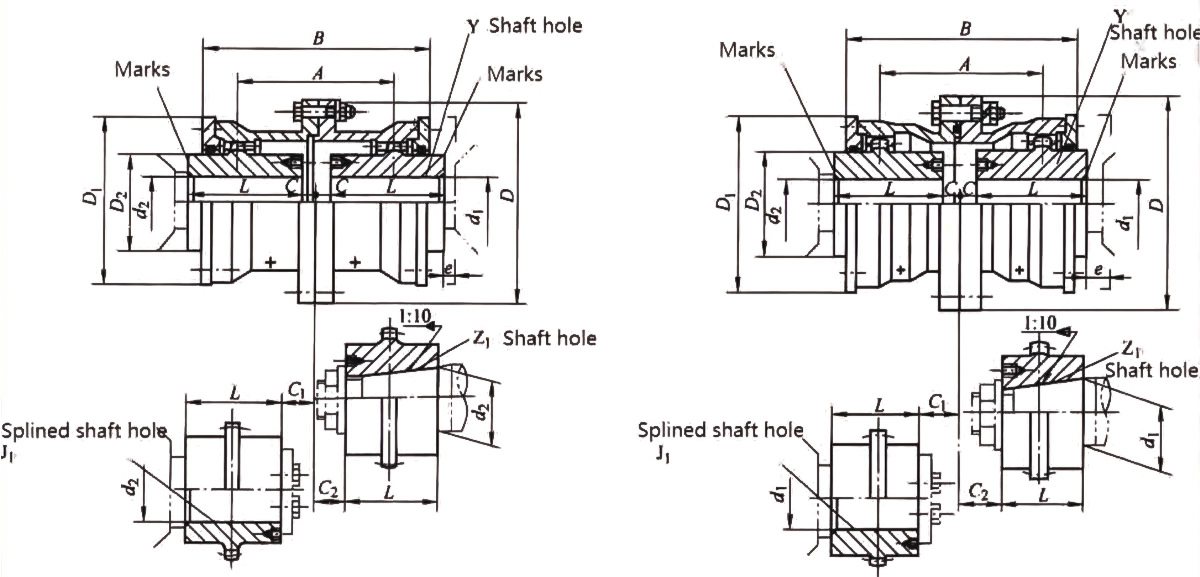

Maximální průměr otvoru (dz) dosahuje 220 mm, což umožňuje kompatibilitu s rozměry hřídele široké škály průmyslových strojů.

Široká aplikační pole:
Díky své výjimečné spolehlivosti a kompenzačním schopnostem je tato spojka široce používána v následujících průmyslových odvětvích:

Těžba a dobývání:
Používá se v těžkých strojích – jako jsou dopravníkové systémy a drtiče –, které zahrnují vysoké krouticí momenty a nesouosost hřídele.

Ocelářský průmysl:
Vhodné pro zařízení vyžadující stabilní přenos točivého momentu, jako jsou ocelové válcovny a rotační pece.

Buničina a papír:
Poskytuje spolehlivý přenos síly v náročných provozních podmínkách, které se vyskytují u strojů, jako jsou papírenské stroje a rozvlákňovače.

Námořní a pobřežní inženýrství:
Často se používá v lodních pohonných systémech, tryskách a palubních strojích, kde si zachovává vynikající výkon i v drsném mořském prostředí.
