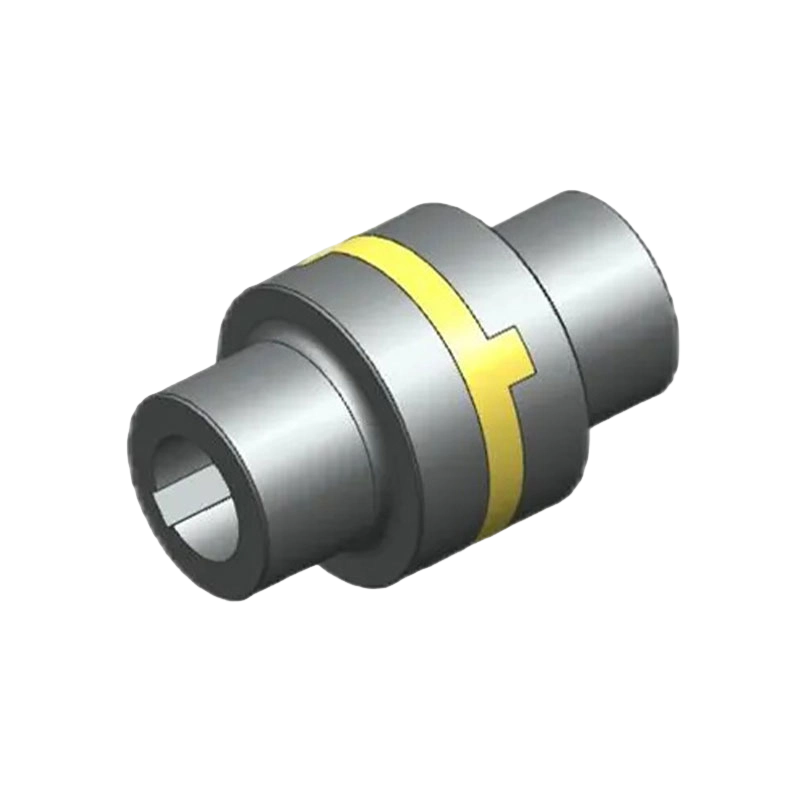

Křížová posuvná spojka typu HJ (Q/YH 18033X-2018)
Křížové posuvné spojky typu HJ (v souladu se standardem Q/YH 18033X-2018) rozsah od 120 N·m do 63 000 N·m a jsou široce používány v CNC obráběcích centrech, robotické automatizaci, lékařském vybavení a letectví – v oborech s přísnými požadavky na přesné polohování a řízení pohybu.
Díky své kompaktní a lehké konstrukci a vynikající odolnosti proti korozi tato spojka nejen účinně snižuje nároky na údržbu zařízení a prostorové požadavky, ale také významně zvyšuje dlouhodobou spolehlivost přesných mechanických systémů za složitých provozních podmínek prostřednictvím jednoduchého instalačního procesu a hladkého provozu.
- Parametry produktu
- Odeslat zprávu
TECHNICKÉ PARAMETRY

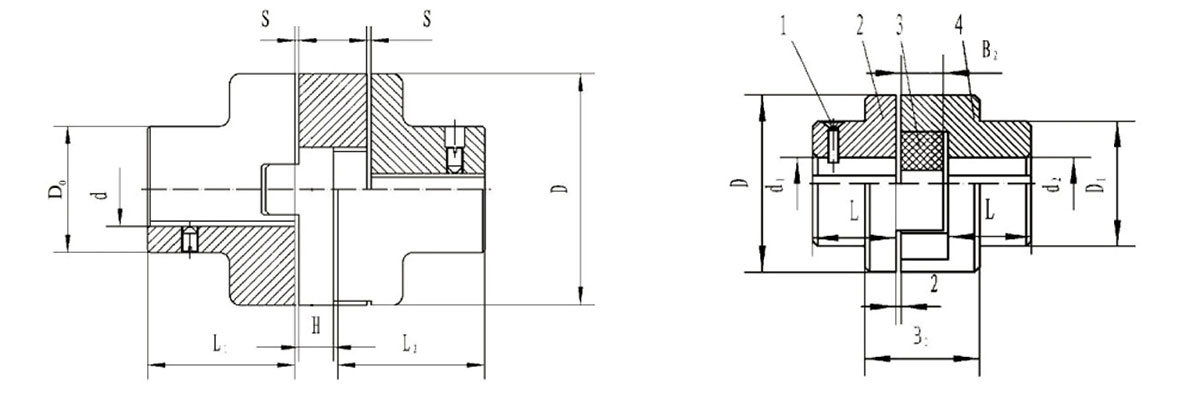

1、Šroubová 2、Poloviční spojka 3、Jezdec 4、Polovina spojky
Základní parametry a hlavní rozměry křížové kluzné spojky typu HJ
| Typ | Jmenovitý točivý moment Tn (N.m) | Přípustná rychlost [n]ot./min | Průměr otvoru hřídele | D | D₁ | L | H | S | Moment setrvačnosti (kg·m²) | mše /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
