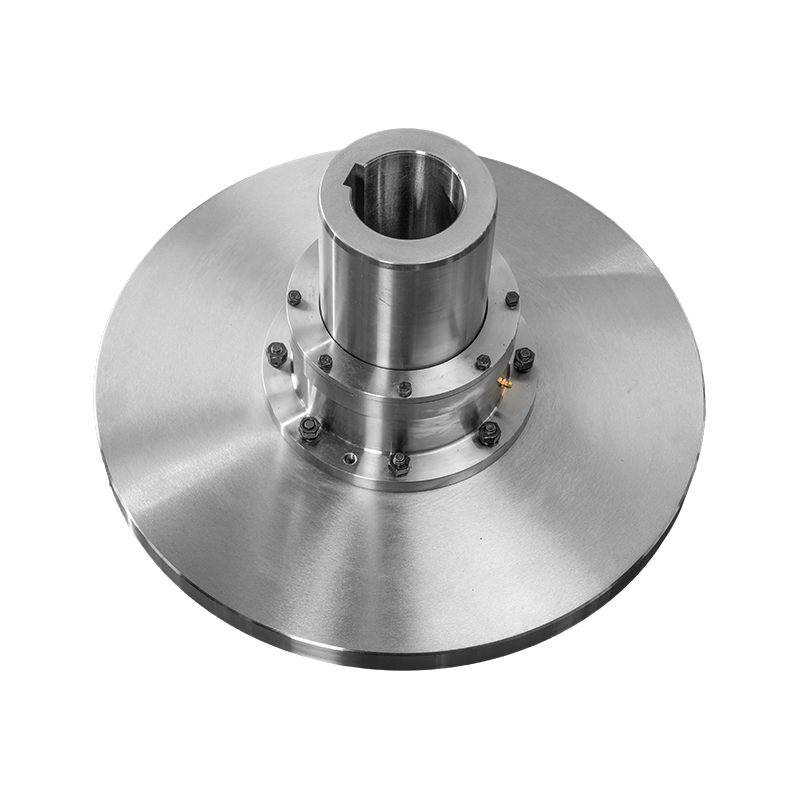

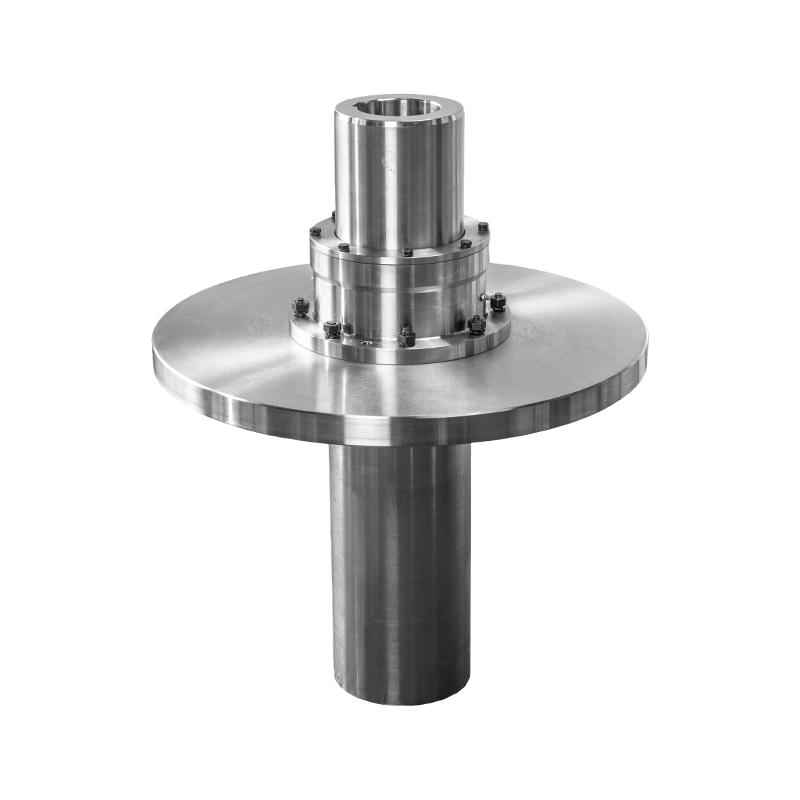

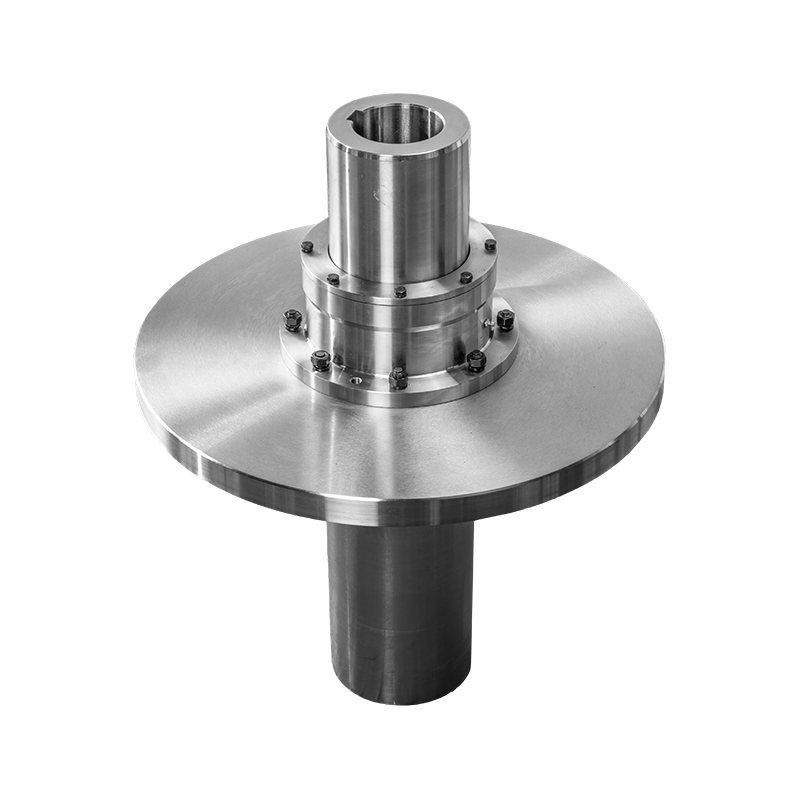

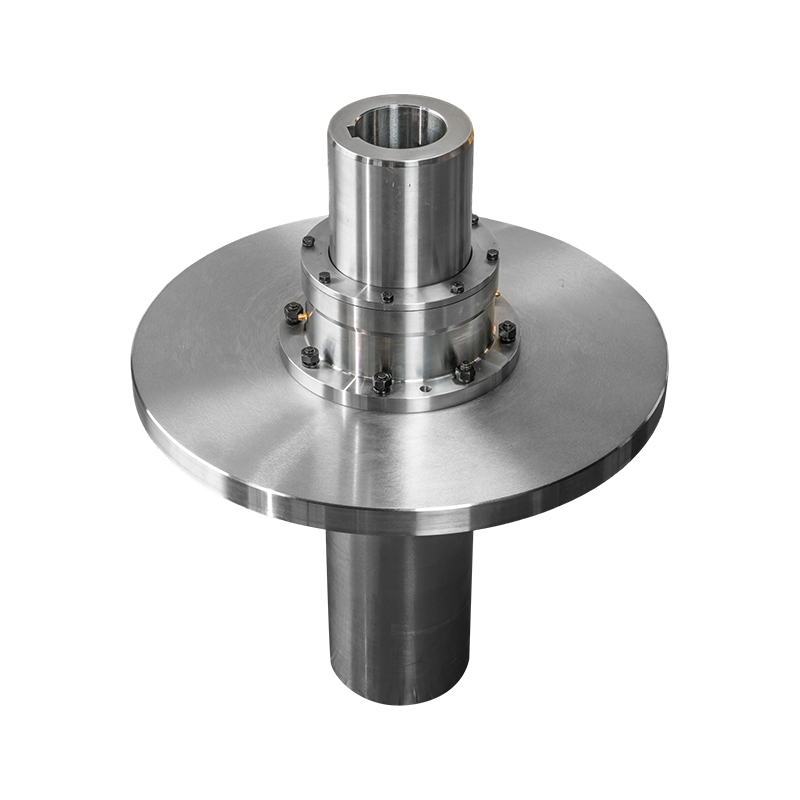

GCP spojka bubnu s brzdovým kotoučem (Q/YG 13012X-2018)

Přehled produktu: Bubnová spojka typu GCP s brzdovým kotoučem (standard: Q/YG 13012X-2018) představuje vysoký stupeň integrace v moderní technologii přenosu síly. Integruje technologii vysoce výkonné bubnové převodovky s funkcí kotoučového brzdění. Tato hybridní konstrukce zajišťuje nejen extrémně účinný přenos energie, ale také poskytuje zvýšenou bezpečnost a přesné funkce nouzového zastavení pro složité průmyslové energetické systémy.

Základní funkce a výhody:

1. Dvojitá integrace převodovky a brzdění: Tento produkt dosahuje funkce přenosu výkonu i nouzového brzdění v rámci jediné součásti. Toto integrované řešení výrazně optimalizuje využití prostoru a zjednodušuje instalaci v různých průmyslových prostředích.

2. Vynikající kapacita zatížení a krouticího momentu: Tato řada se může pochlubit extrémně vysokou hustotou točivého momentu, která využívá přirozené výhody konstrukce bubnového převodu a snadno splňuje přísné požadavky těžkých strojů pracujících při trvalém vysokém zatížení.

3. Přesné řízení pohybu: Integrovaný brzdový kotouč umožňuje operátorům přesně ovládat rotační pohyb strojního zařízení a zajišťuje rychlou a bezpečnou odezvu energetického systému, ať už jde o nastavení rychlosti během normálního provozu nebo okamžité brzdění v nouzových situacích.

4. Vysoká spolehlivost v extrémních podmínkách: Robustní konstrukce a vysoce kvalitní materiály celého stroje jsou navrženy speciálně pro drsná průmyslová prostředí. Jeho odolnost zajišťuje extrémně nízkou frekvenci údržby během dlouhodobého provozu, výrazně zlepšuje dobu provozuschopnosti systému a celkovou produktivitu.

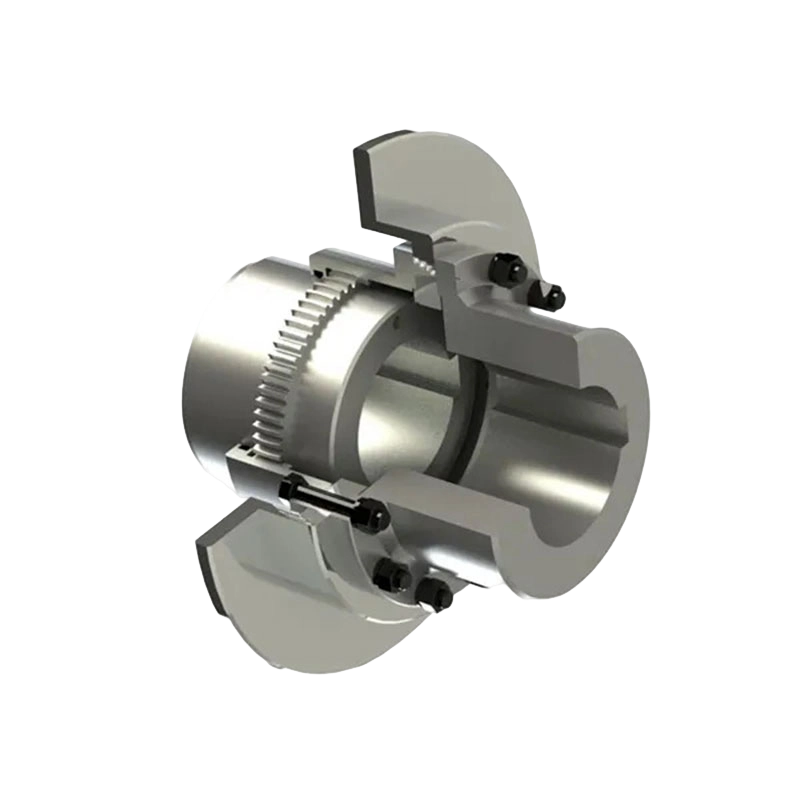

Pracovní princip: Za normálních provozních podmínek spojka účinně přenáší točivý moment mezi dvěma hřídeli přesným ozubením ve tvaru bubnu, což zajišťuje hladký tok výkonu. Když systém obdrží příkaz k zastavení nebo přejde do nouzového stavu, brzdový kotouč zasáhne a třením vytvoří silný brzdný moment, který způsobí rychlé a kontrolované zpomalení rotujících částí, dokud se úplně nezastaví.

Klíčové technické specifikace: Řada GCP nabízí různé modely (GCP1 až GCP14), které splňují různé požadavky na točivý moment:

1. Jmenovitý točivý moment (T _n ): Pokrývá široký rozsah od 800 N·m do 180 000 N·m.

2. Přípustné otáčky ([n]): Až 4000 ot/min (v závislosti na modelu).

3. Specifikace brzdového kotouče (D ₀ ): Nabízí různé standardní průměry kotoučů od 315 mm do 1000 mm.

4. Osazení děr pro hřídel: Podporuje různé typy připojení děr hřídele, jako je Y, J1 a Z1, přizpůsobuje se široké škále průměrů hřídele.

Scénáře průmyslových aplikací:

1. Těžké průmyslové stroje: Jako jsou drtiče, velké mixéry a extrudéry, které vyžadují spolehlivý přenos a nouzovou bezpečnostní ochranu.

2. Systémy manipulace s materiálem: Používají se v dopravnících, navijácích a jeřábech pro přesné řízení nákladu.

3. Těžební zařízení: Výborně funguje v důlních dopravních systémech a těžebních strojích v extrémních prostředích.

4. Námořní pohonné systémy: Používají se ke spojení motorů a vrtulí, integrují funkce nouzového brzdění pro zvýšení provozní flexibility a bezpečnosti.

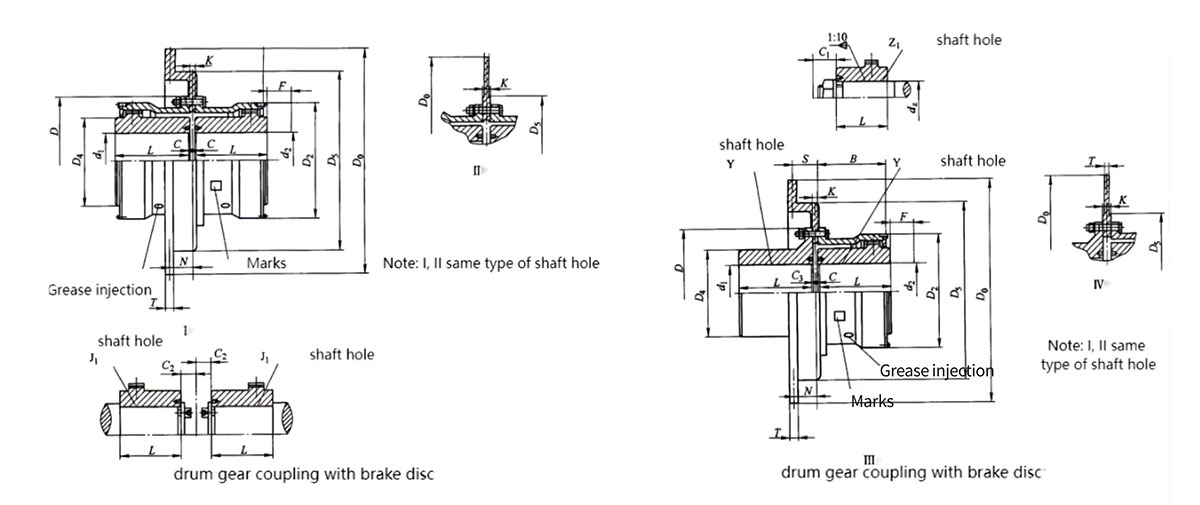

Vlastnosti konstrukčního designu: Tento produkt využívá strukturu brzdového kotouče typu kazety a je vybaven vyhrazeným portem pro vstřikování oleje pro snadnou údržbu mazání bez demontáže hlavního těla. Tloušťka, odsazení a instalační rozměry brzdového kotouče jsou pečlivě vypočítány, aby bylo zajištěno přesné sladění s různými modely kotoučových brzd.
