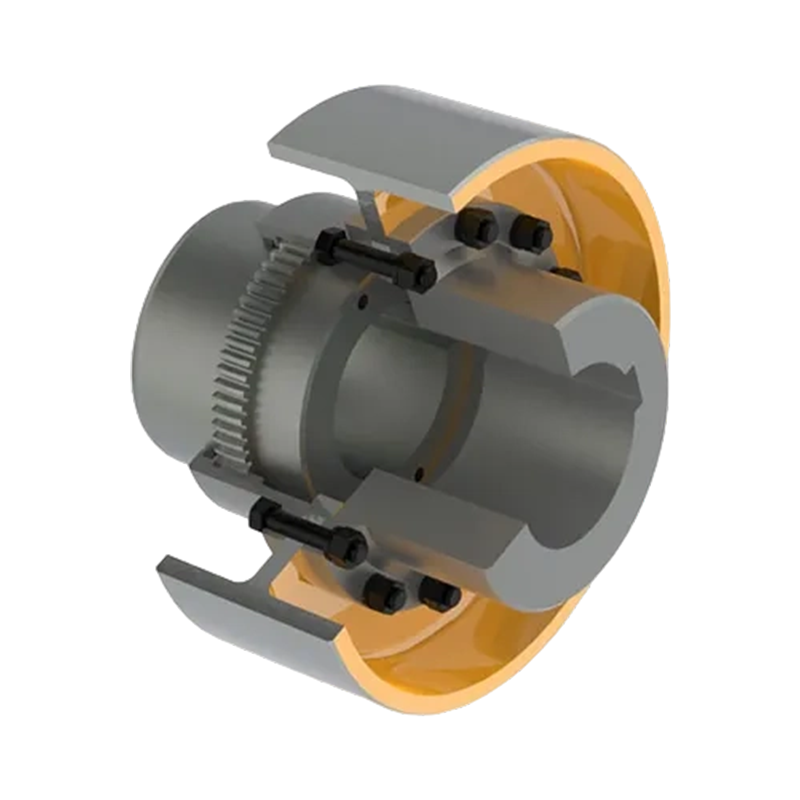

Spojka GCL bubnu s brzdovým kolem (Q/YG 13011X-2018)

Přehled produktu: Bubnová ozubená spojka typu GCL s brzdovým kolem (standard: Q/YG 13011X-2018) je inovativní řešení převodovky, které dokonale integruje vysoce účinnou technologii bubnové převodovky s brzdnou funkcí. Při dosahování vysokého přenosu točivého momentu tato spojka poskytuje přesné ovládání a schopnosti zpomalování/zastavování pro rotační pohyb průmyslových zařízení prostřednictvím integrované konstrukce brzdových kol.

Vlastnosti základního designu:

1. Integrovaná převodovka a brzdění: Tento systém hladce integruje účinnost převodu ozubené spojky s funkcí ovládání brzdového kola, čímž poskytuje komplexní řešení pro přenos síly a řízení pohybu v těžkých průmyslových strojích.

2. Vysoce výkonná ozubená kola bubnu: Vnitřní část ozubeného kola je vyrobena z vysoce pevných materiálů, jako je legovaná ocel, vyznačující se vynikající flexibilitou pro účinnou kompenzaci axiálního nesouososti (radiální, axiální a úhlové), čímž se snižuje zatížení připojeného zařízení.

3. Přesné ovládání brzdění: Konstrukce integrovaného brzdového kola umožňuje zařízení rychle zpomalit nebo úplně zastavit podle provozních nebo bezpečnostních požadavků, což výrazně zvyšuje bezpečnost a flexibilitu převodového systému.

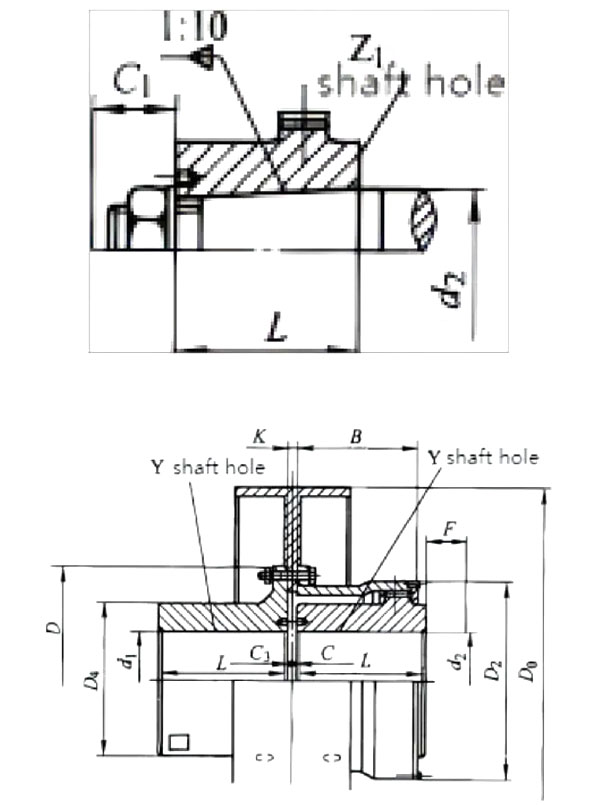

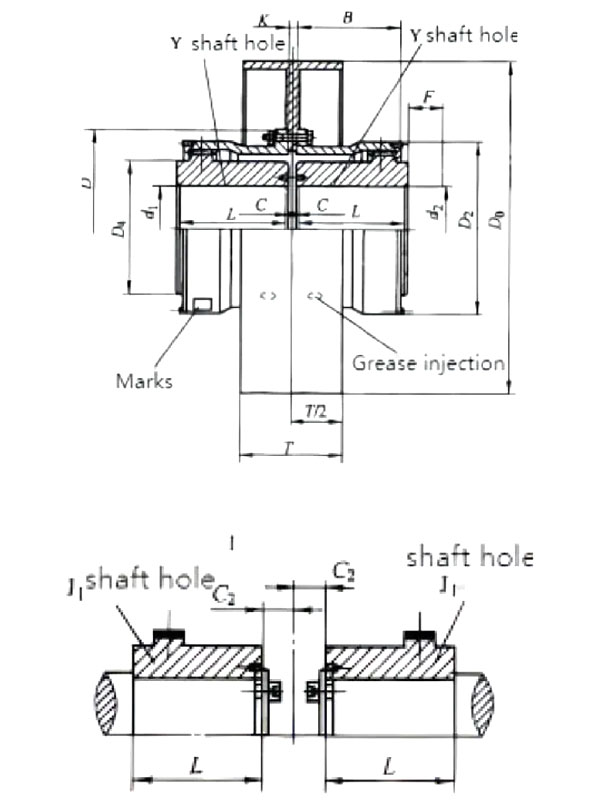

4. Různé konstrukční formy: Jak je znázorněno na technických výkresech, tato řada nabízí dvě hlavní konstrukční uspořádání: GCL-I a GCL-II pro přizpůsobení různým prostorovým a instalačním požadavkům.

5. Pohodlný mazací systém: Skříň je vybavena vyhrazeným portem pro vstřikování oleje pro snadnou rutinní údržbu mazání, která zajišťuje dlouhodobou spolehlivost zubů ozubených kol.

6. Technické specifikace a parametry: Spojky řady GCL pokrývají řadu specifikací od GCL1 do GCL14 a splňují širokou škálu průmyslových požadavků na krouticí moment:

1. Jmenovitý točivý moment (T _n ): Široký rozsah, od 800 N·m do 180 000 N·m.

2. Přípustné otáčky ([n]): Až 4000 ot/min (v závislosti na specifikacích).

3. Průměr brzdového kola (D ₀ ): K dispozici jsou různé standardní velikosti brzdových kotoučů s průměry od 160 mm do 800 mm.

4. Kompatibilita s otvory pro hřídel: Podporuje různé typy otvorů pro hřídele, jako je Y, J1 a Z1, s širokou škálou kompatibilních průměrů hřídele (minimálně 12 mm, maximálně až 260 mm).

Hodnota a pole aplikace: Díky kombinaci převodovky pro velké zatížení a přesných brzdných vlastností je tento produkt ideální volbou pro zařízení v následujících oblastech s extrémně vysokými požadavky na bezpečnost a životnost:

1. Dopravní systémy: Například pohon a nouzové brzdění velkých dopravníkových pásů.

2. Těžké strojní zařízení: Včetně drtičů, mixérů, mlýnů atd.

3. Speciální průmyslové vybavení: Široce používané v metalurgii, hornictví, zvedání, přístavech a strojích na ochranu vody.

Instalace a údržba: Tato spojka se vyznačuje uživatelsky přívětivým designem, který zjednodušuje proces instalace a má za cíl minimalizovat prostoje zařízení. Pravidelné vizuální kontroly a doplňování maziva mohou účinně prodloužit životnost systému a snížit celkové provozní náklady.
