GBLZ bubnová spojka s brzdovým kolem (Q/YG 11005X-2018)

Přehled produktu:

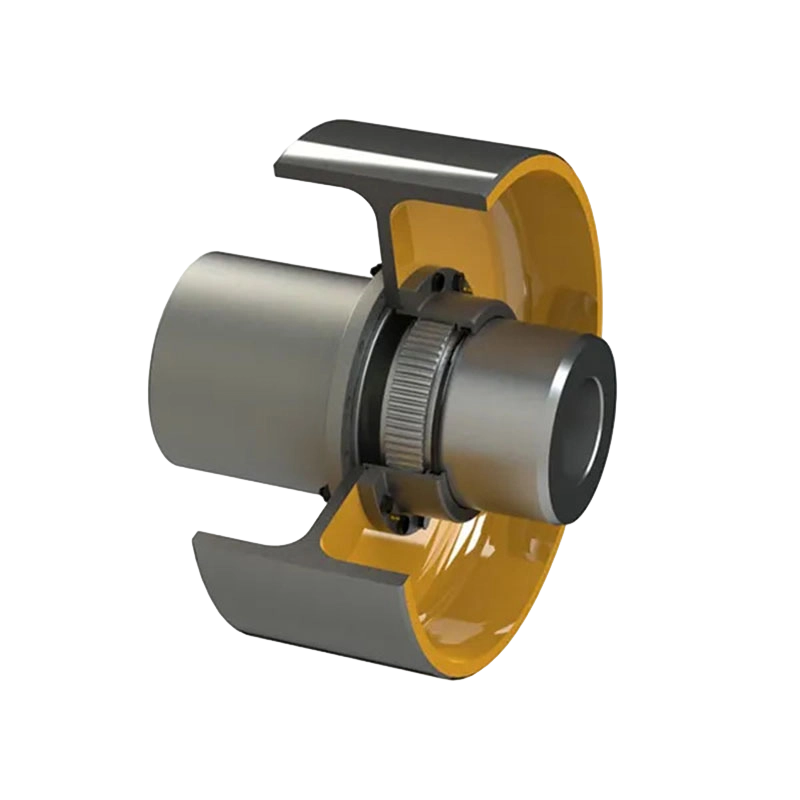

Spojka bubnu a ozubeného kola řady GBLZ s brzdovým kolem představuje špičku v oblasti strojírenské inovace, která kombinuje tradiční konstrukce spojky bubnu a ozubeného kola s pokročilou technologií brzdění. Tento produkt, navržený tak, aby poskytoval účinný přenos točivého momentu a přesné brzdné schopnosti v průmyslových aplikacích, je ideální volbou pro prostředí, kde jsou požadavky na bezpečnost, účinnost a spolehlivost mimořádně vysoké.

Klíčové vlastnosti a výhody:

1. Výjimečný přenos točivého momentu a kompenzace nesouososti: Spojka se vyznačuje robustní konstrukcí bubnového ozubeného kola s vnitřním ozubením, které zajišťuje bezproblémový přenos točivého momentu mezi hřídelemi. Tato konstrukce nejen podporuje vysoké kroutící momenty, ale také kompenzuje úhlové, radiální a axiální nesouososti, čímž snižuje mechanické namáhání a prodlužuje životnost zařízení.

2. Integrovaná funkce přesného brzdění: Jedinečnou vlastností tohoto produktu je přímá integrace brzdového kola do spojovacího mechanismu. Tato inovativní konstrukce umožňuje kontrolované zpomalování nebo zastavení – ať už pro postupné zpomalování během rutinních operací nebo okamžité zastavení v nouzových situacích – poskytuje přesné řízení rychlosti a výrazně zvyšuje bezpečnost.

3. Vysoce kvalitní materiály a odolnost: Výrobek vyrobený z ušlechtilé oceli nebo legované oceli vykazuje výjimečnou životnost, odolnost proti korozi a spolehlivost i při vysokém zatížení.

4. Pohodlná instalace a údržba: Díky své modulární a uživatelsky přívětivé konstrukci se spojka bez problémů integruje do stávajících systémů. Jeho proces údržby je přímočarý a vyžaduje minimální prostoje kvůli kontrole, opravě nebo výměně, čímž se optimalizuje celková produktivita.

Klíčové technické parametry:
Podle technické dokumentace a datových listů tato řada zahrnuje různé modely od GBLZ1 do GBLZ14. Mezi klíčové parametry patří:

Nominální točivý moment (Tn): V rozsahu od 0,63 kN·m (GBLZ1) do 125 kN·m (GBLZ14).
Přípustné otáčky ([n]): Až 4000 ot./min (GBLZ1), u větších modelů – jako je GBLZ14 – 950 ot./min.
Průměr díry (d1, d2, dZ): Podporuje širokou škálu velikostí s maximálním průměrem kuželové díry až 220 mm.
Průměr brzdového kola (D₀): Standardní velikosti zahrnují 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm a 800 mm.
Hmotnost brzdového kola a moment setrvačnosti: Například 160mm brzdové kolo má hmotnost 2,83 kg, zatímco 800mm brzdové kolo dosahuje hmotnosti 203 kg.

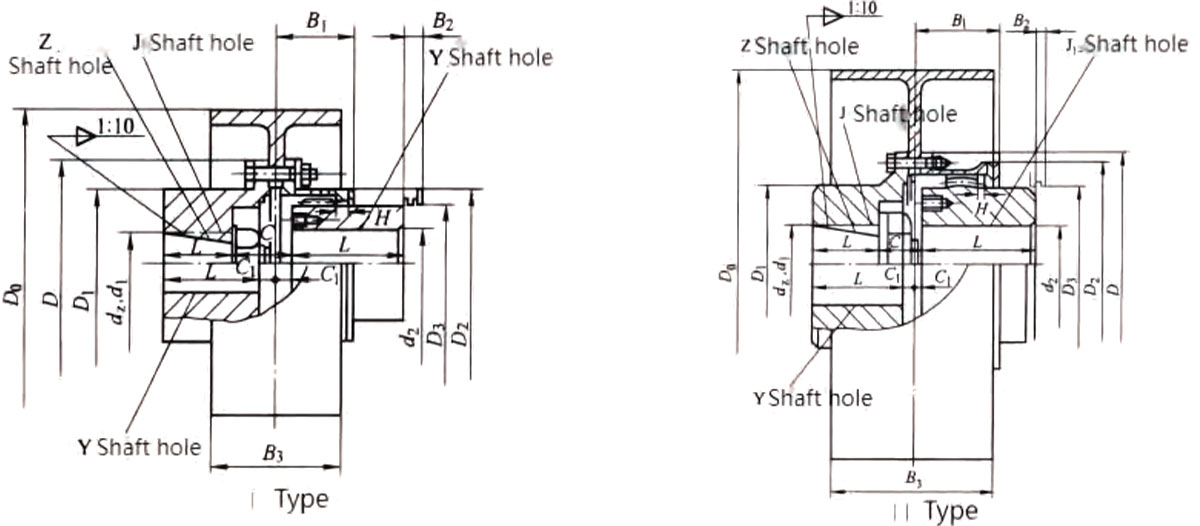

Strukturální typy:
Tento produkt je k dispozici ve dvou základních konstrukčních typech (Typ I a Typ II), aby vyhovoval různým požadavkům na instalaci. V návrhu je rozměr B2 specificky určen jako volný prostor potřebný pro výměnu těsnění.

Aplikační odvětví:
Spojka typu GBLZ, vyrobená společností MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., je široce používána v následujících odvětvích:
- Hutní zařízení a důlní stroje
- Zvedací a přístavní zařízení
- Zařízení na úpravu vody a stroje na výrobu papíru
