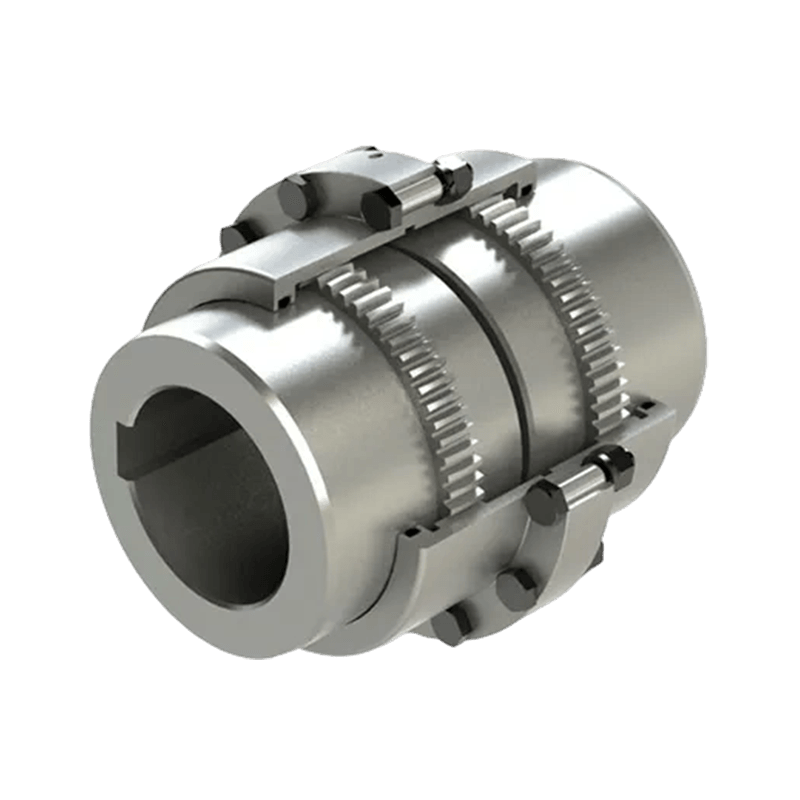

GC Drum ozubená spojka (Q/YG 13010X-2018)

Přehled produktu: Bubnová ozubená spojka typu GC (standard: Q/YG 13010X-2018) je robustní a účinné mechanické převodové zařízení speciálně navržené pro přenos točivého momentu mezi dvěma hřídeli a zároveň kompenzuje radiální, axiální a úhlové nesouososti. Tento produkt je široce používán v různých průmyslových aplikacích vyžadujících extrémně vysokou přesnost přenosu točivého momentu díky své vynikající spolehlivosti a odolnosti.

Klíčové vlastnosti:

1. Vysoká nosnost: Tato spojka je precizně navržena a dokáže odolat extrémně vysokému zatížení točivého momentu, díky čemuž je ideální pro prostředí těžkého průmyslu, jako jsou doly, ocelárny a výroba elektřiny.

2. Vynikající flexibilita: Jeho jedinečná flexibilní konstrukce umožňuje úhlové, paralelní a axiální posunutí mezi dvěma hřídeli, čímž účinně snižuje namáhání připojeného zařízení a minimalizuje riziko předčasného selhání zařízení.

3. Robustní a odolná konstrukce: Vyrobeno z vysoce kvalitní oceli nebo slitinových materiálů, může pracovat stabilně v drsných podmínkách extrémních teplot, korozivních prostředích a silných vibracích.

4. Snadná instalace a údržba: Proces instalace je jednoduchý a intuitivní a usnadňuje rychlé nastavení. Mezitím jeho robustní konstrukce minimalizuje požadavky na údržbu, efektivně snižuje prostoje a snižuje provozní náklady.

5. Vynikající zaměnitelnost: Spojky typu GC jsou obvykle navrženy tak, aby byly zaměnitelné s jinými značkami, což umožňuje modernizaci nebo výměnu zařízení bez významných úprav.

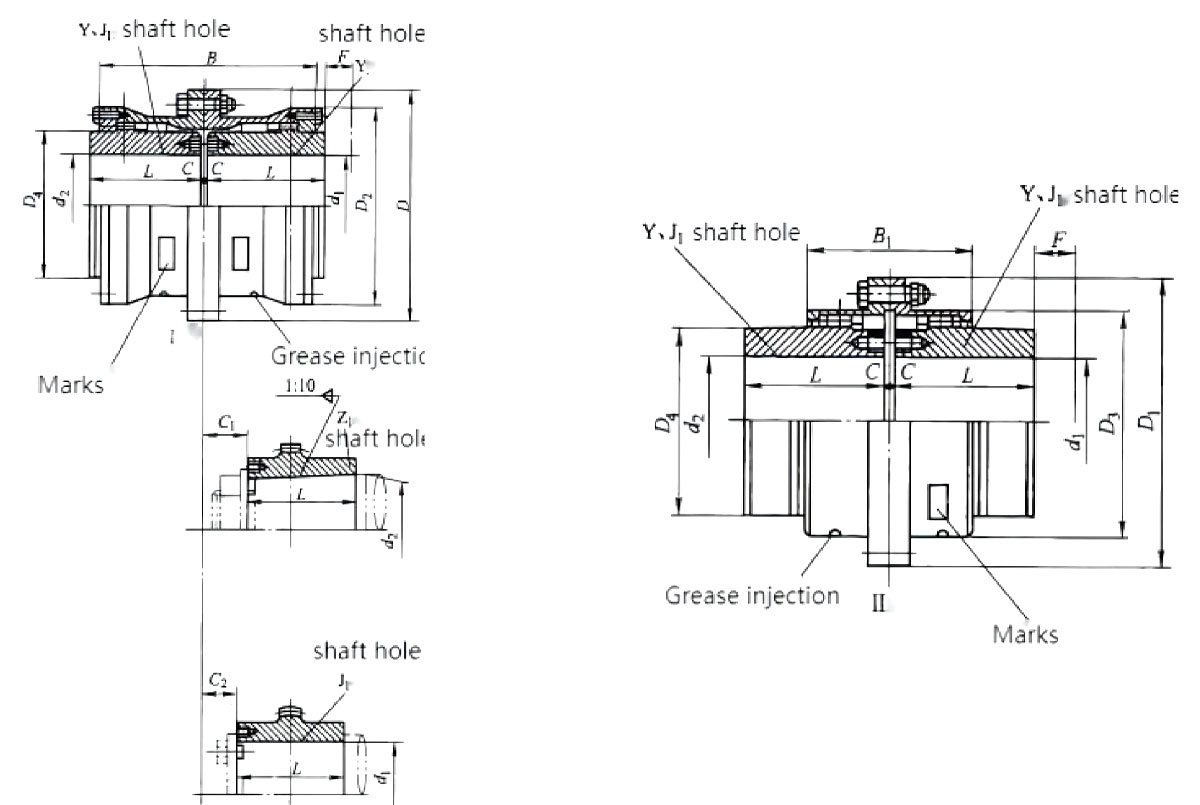

Konstrukční provedení: Spojky typu GC využívají přesně opracované vnitřní a vnější profily zubů.

1. Konfigurace otvorů pro hřídel: Podporuje různé typy otvorů pro hřídele, včetně Y, J1, Z1 atd., aby se přizpůsobily různým požadavkům na připojení konců hřídele v průmyslu.

2. Mazací systém: Pouzdro je navrženo s vyhrazenými otvory pro vstřikování oleje pro zajištění dostatečného mazání povrchů zubů a prodloužení životnosti.

4. Způsob připojení: K bezpečnému spojení dvou polospojek se používají šrouby s vysokou pevností, výsledkem je kompaktní a stabilní konstrukce.

Technické specifikace: Série GC spojek pokrývá širokou škálu velikostí (GC1 až GC24) od malých po extra velké, splňující potřeby převodů různých měřítek:

1. Jmenovitý točivý moment (T _n ): Rozsah od 800 N·m do 1 400 000 N·m.

2. Přípustné otáčky ([n]): Až 7500 ot/min (v závislosti na modelu).

3. Použitelný průměr hřídele (d ₁ , d ₂ , d _z ): Vhodné pro hřídele o průměru od 12 mm do 520 mm.

Typické aplikace: Díky svému vysokému výkonu jsou bubnové spojky typu GC široce používány v mechanických převodových systémech v následujících průmyslových odvětvích:

Hutní zařízení a důlní stroje

Zvedací a přístavní stroje

Zařízení na ochranu vody a stroje na výrobu papíru

Pohony kompresorů, čerpadel a turbín
