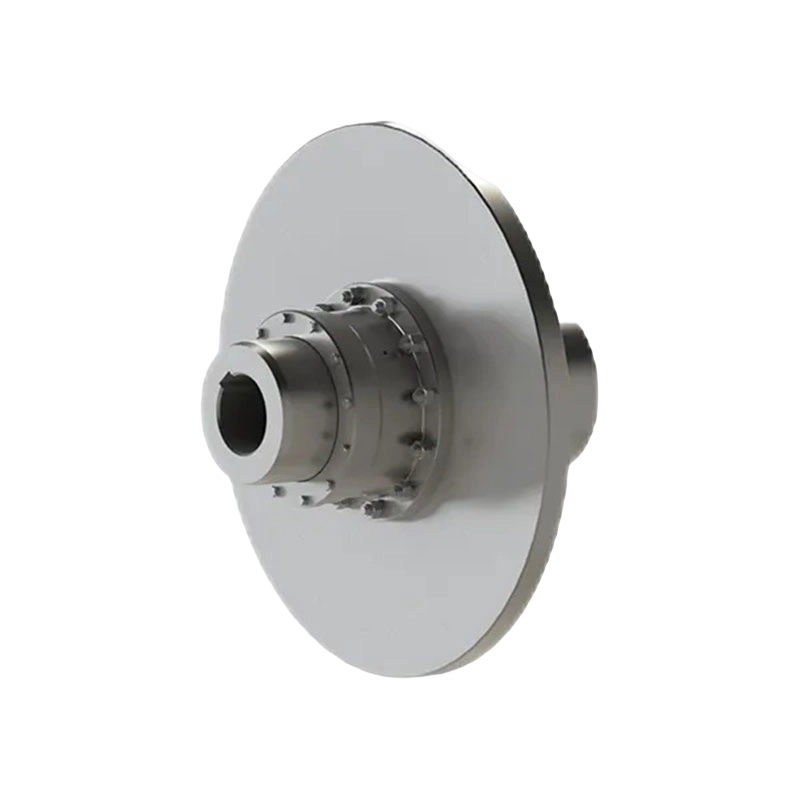

Typ GAPK se spojkou kotoučového bubnu (Q/YG 12009X-2018)

Přehled produktu: Bubnová ozubená spojka typu GAPK s brzdovým kotoučem (standard: Q/YG 12009X-2018) je převodové zařízení speciálně navržené pro použití s kotoučovými brzdami. Tento produkt podporuje obousměrnou rotaci a splňuje požadavky na přenos síly a brzdění za složitých pracovních podmínek.

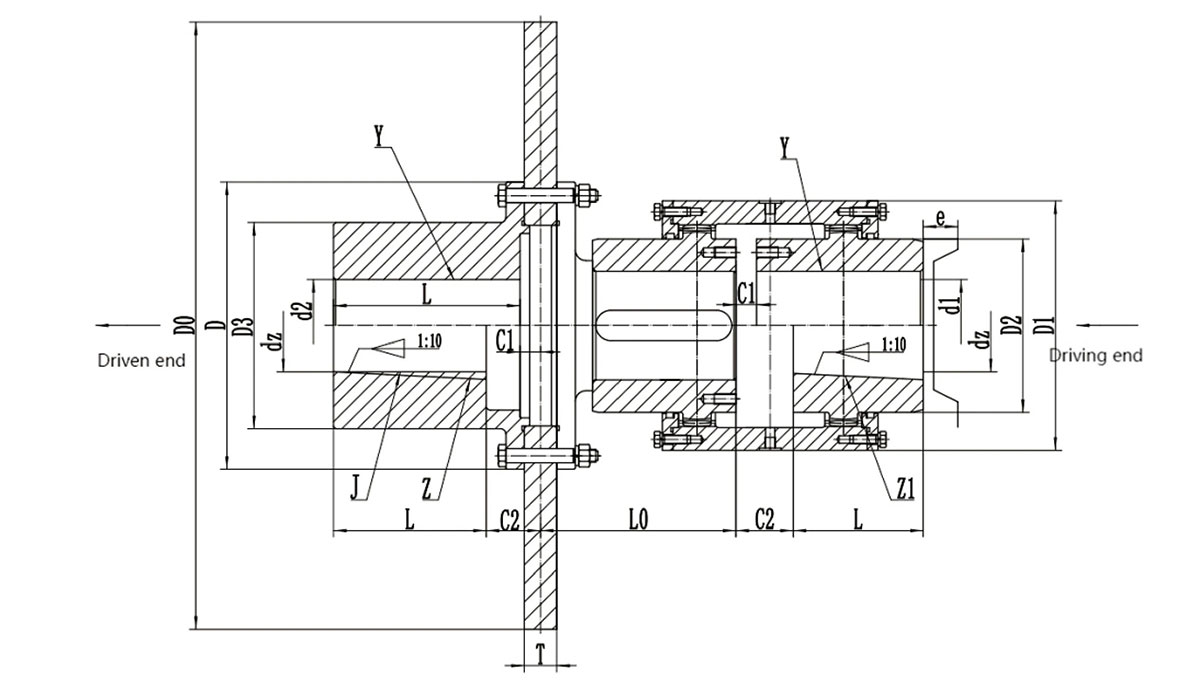

Konstrukční vlastnosti:

1. Struktura ozubeného kola s dvojitým bubnem: Má vynikající schopnost kompenzace posunutí a účinně kompenzuje velké axiální nesouososti.

2. Optimalizované uspořádání brzdového kotouče: Brzdový kotouč je namontován na hnaném konci spojky, přičemž půlspojka plně nese hmotnost, provozní brzdné zatížení a vibrace brzdového kotouče. Tato konstrukce výrazně zlepšuje záběrový výkon bubnových ozubených kol během brzdění a zvyšuje stabilitu převodového systému.

3. Konstrukce s vložkou: Brzdový kotouč má vložkovou konstrukci, která uživatelům umožňuje rychlou výměnu brzdového kotouče bez demontáže převodového zařízení, což výrazně zkracuje dobu údržby.

4. Kompaktní konstrukce a odvod tepla: Celkový konstrukční návrh je vědecky kompaktní, poskytuje vynikající podmínky chlazení a odvodu tepla pro brzdový kotouč, což zajišťuje spolehlivý výkon při dlouhodobém provozu s vysokou intenzitou.

Hlavní výhody:

1. Vysoká bezpečnost: Maximální brzdný moment spojky není omezen její vlastní konstrukční pevností, což zajišťuje bezpečný a spolehlivý výkon.

2. Silná nosnost: Zvláště vhodné pro náročné aplikace s častými změnami zatížení, rychlosti a směru.

3. Všestranné konfigurace: Nabízí různé kombinace otvorů hřídele (např. Y-Y, J1-J1, Z-Z, Z1-Z1 atd.) pro přizpůsobení různým požadavkům průmyslového rozhraní.

Technické specifikace:

1. Jmenovitý točivý moment (T _n ): 630 N.m až 112 000 N.m.

2. Přípustné otáčky (n): 1200 ot/min až 4000 ot/min (v závislosti na konkrétním modelu).

3. Maximální brzdný moment (T _m ): Neměl by překročit dvojnásobek jmenovitého točivého momentu (tj _m ≤ 2T _n ).

4. Velikosti: Pokrývá různé velikosti od GAPK1 do GAPK14, přizpůsobitelné široké škále průměrů otvorů hřídele.

Oblasti použití: Tato produktová řada je široce používána v odvětvích těžkého strojírenství s extrémně vysokými požadavky na přesnost převodů a spolehlivost brzd, včetně: Hutní a důlní zařízení; Zvedací a přístavní stroje; Zařízení pro ochranu vody a výrobu papíru.
